对比图

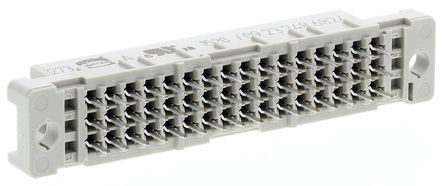

型号 09232486824 V42254B2201C410 5536484-5
描述 Harting DIN 41612 2C 型母信号连接器印刷电路板焊接安装Harting DIN 41612 2C 型信号连接器设计用于印刷电路板应用。 这些印刷电路板信号连接器耐磨耐用，具有较长的配接寿命，可为许多电子信号连接器设计应用提供经济的解决方案。工作温度 -55 至 +125°C 触点电阻最大 20mΩ 热塑树脂 - 玻璃纤维填充 铜合金触点 ### DIN41612 - 系列DIN 41612连接器用于将所有的 19in. Eurocard 支架系统相互连接起来。触点材料：1 级和 2 级： | 黄铜 | | ---|---|---|--- 触点材料：3 级 | 磷青铜 | | 电镀 | 镀金镍 | | 绝缘体 | 玻璃填充 PBTB | | 绝缘电阻 (MΩ) | ≥ 106 | | 触点电阻 (mΩ) | ≤ 15 | | 温度范围 (°C) | -65 至 +125 | | 触点间的测试电压 (kV) rms | 1 | | 最大额定电流 (A) | 2 | | 每路插入力/拔出力 (g) | 95 | | 插拔次数 | 1 级 | 2 级 | 3 级 机械 | 500 | 400 | 50 工业大气（天） | 21 天 | 4 天 | - 尺寸 (mm) --- | 固定中心 | 总长 | 宽度 | | 厚度 | | | B 型 | C 型 | 插头 | 88.9x2.5 直径 | 94 | 8.5 | 11.1 | 13 套筒扳手 | 90x2.8 直径 | 95 | 8.1 | 10.6 | 11.6Conn DIN 41612 RCP 48POS 2.54mm Solder ST Thru-Hole BoxDIN 41612 连接器 ASSY,RECPT,EURO,TYPE C/2 L-FREE,48,.130
数据手册 ---
制造商 Harting Technology Group (哈丁电子) TE Connectivity (泰科) TE Connectivity (泰科)
分类 DIN41612连接器DIN41612连接器DIN41612连接器
安装方式 Through Hole Through Hole Through Hole
封装 ThroughHole - -
引脚数 48 - -
触点数 48 48 48
极性 Female - Female
触点电镀 Gold - Tin
排数 3 3 3
方向 Straight - Vertical
易燃性等级 - - UL 94 V-0
针脚数 48 - 48
额定电流(Max) 2 A 1.5A/触头 1.5A/触头
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
额定电压(Max) - - 250 VAC
额定电流 2 A - -
绝缘电阻 1000000 MΩ - -
接触电阻 20 mΩ - -
拔插次数 400 - -
接触电阻(Max) 20 mΩ - -
长度 - - 53.34 mm
宽度 - - 10.6 mm
高度 11.6 mm 11.55 mm 11.5 mm
封装 ThroughHole - -
外壳颜色 Gray Gray Gray
颜色 Gray - Gray
触点材质 Copper Alloy Copper Alloy Copper Alloy
工作温度 - - -55℃ ~ 125℃
外壳材质 - - Polyester
产品生命周期 Active Unknown Active
包装方式 Box Box Box
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
ELV标准 - - Compliant
ECCN代码 EAR99 EAR99 -
HTS代码 - 8536694040 -
