对比图

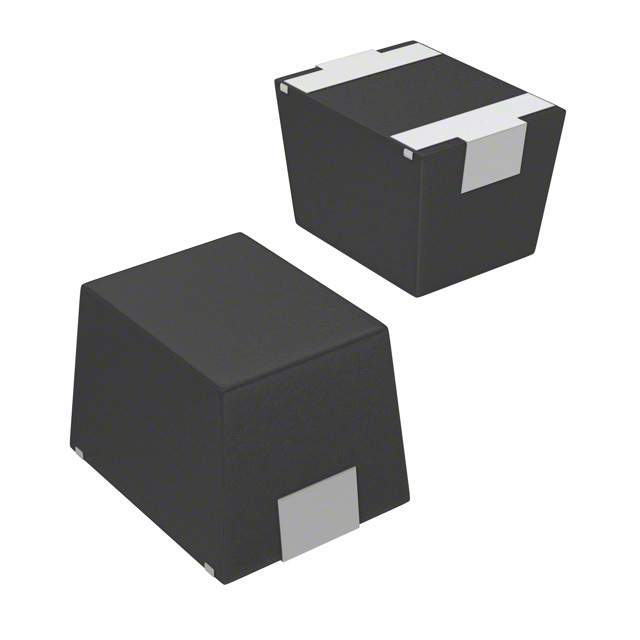

型号 IMC1210EB560K IMC1210ER560K ELJ-FA560KF
描述 Ind Chip Molded Wirewound 56uH 10% 2.52MHz 30Q-Factor Powdered Iron 87mA 1210 BulkInd Chip Molded Wirewound 56uH 10% 2.52MHz 30Q-Factor Powdered Iron 87mA 1210 T/RInductor General Purpose Chip Molded Wirewound 56uH 10% 2.52MHz 30Q-Factor Ferrite 70mA 8Ω DCR 1210 T/R
数据手册 ---
制造商 Vishay Dale (威世达勒) Vishay Dale (威世达勒) Panasonic (松下)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 3225 - 3225
封装 1210 1210 1210
额定电流 87 mA 87 mA 70 mA
容差 ±10 % ±10 % ±10 %
电感 56 µH 56.0 µH 56 µH
自谐频率 12 MHz 12 MHz 15 MHz
屏蔽 - - No
测试频率 2.52 MHz 2.52 MHz 2.52 MHz
电阻(DC） ≤10 Ω ≤10 Ω ≤8 Ω
工作温度(Max) - - 85 ℃
工作温度(Min) - - -20 ℃
电阻(DC Max) 15 mΩ - 8 Ω
频率 - 2.52 MHz -
长度 3.2 mm - 3.2 mm
宽度 2.5 mm - 2.5 mm
高度 - - 2.4 mm
封装(公制) 3225 - 3225
封装 1210 1210 1210
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -20℃ ~ 85℃
产品生命周期 Active Active Unknown
包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
