对比图
型号 L6205PD013TR L6206PD013TR L6205PD
描述 STMicroelectronicsSTMicroelectronics 的功率驱动器系列专为通过输入时的逻辑命令驱动电机或复杂负载而设计。 它们可与电动机或运动控制系统中的微型控制器、DSP 或 FPGA 一起使用。 电源驱动器提供全双桥、全桥和 3 相选择。### 电动机控制器和驱动器，STMicroelectronicsL6206系列 PowerSO 36 DMOS 控制 双全桥驱动器STMICROELECTRONICS L6205PD 芯片, 电机驱动器, 双路, DMOS, 5.6A, 20PWRSO
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 电机驱动器电机驱动器电机驱动器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 36 20

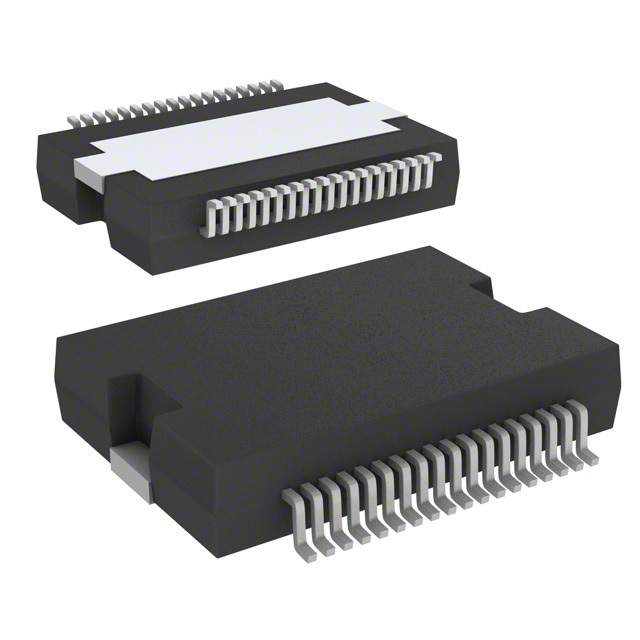

封装 PowerSO-20 PowerSO-36 SOIC-20
电源电压(DC) 52.0V (max) 52.0V (max) 52.0V (max)
输出接口数 4 4 2
输出电压 - 52 V 52 V
输出电流 2.8 A 2.8 A 2.8 A
供电电流 10.0 mA 10.0 mA 2.8 A
通道数 2 2 2
针脚数 - 36 20
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 8V ~ 52V 8V ~ 52V 8V ~ 52V
电源电压(Max) - 52 V 52 V
电源电压(Min) - 8 V 8 V
静态电流 10 mA - -
上升时间 250 ns - 250 ns
开关频率 100 kHz - 100 kHz
下降时间 250 ns - 250 ns
高度 3.3 mm 3.3 mm 3.3 mm
封装 PowerSO-20 PowerSO-36 SOIC-20
长度 16 mm - 16 mm
宽度 11.1 mm - 11.1 mm
工作温度 -25℃ ~ 125℃ (TJ) -25℃ ~ 125℃ (TJ) -25℃ ~ 125℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
