对比图
型号 PTH03060WAS PTH03060WAST PTH03060WAD

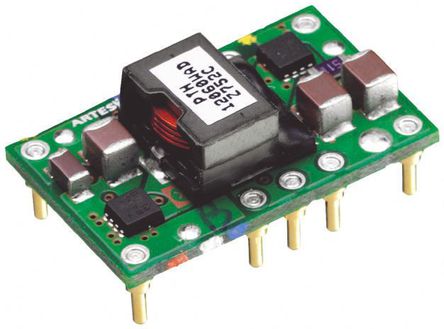

描述 10 -A ， 3.3 V输入非隔离降压型开关电源模块 10-A, 3.3-V Input Non-Isolated Step-Down Switching Power Module10 -A ， 3.3 V输入非隔离降压型开关电源模块 10-A, 3.3-V Input Non-Isolated Step-Down Switching Power ModuleArtesyn 10A 单输出调节非隔离直流到直流转换器 - PTHxx060WAD 系列非隔离 POLA（点负荷联盟产品） 宽输入电压范围 高达 10A 输出电流 可通过外部变压器调整输出电压 Auto-track™ 排序 极限增/减控制 预偏置启动功能 输出开/关抑制 输出电压感应 欠压锁定和短路电流保护 垂直通孔安装封装 连接数据 --- 引脚 | 功能 1 | 接地 2 | Vin 3 | 抑制 4 | Vo 调整 5 | Vo 感应 6 | Vout 7 | 接地 8 | 跟踪 9 | 降低极限 10 | 上升极限 ### 注平均故障间隔时间符合 Telcordia SR-332 标准。### 认可UL/cUL 认证，CSA，TUV，CB### 标准UL 60950-1，EN 60950，IEC 60950，CSA C22.2 编号 60950-1-03 认证 ### Artesyn - 非隔离，通用载荷点转换器
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) Artesyn Embedded Technologies (雅特生)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Through Hole
引脚数 10 10 10
封装 SMD-10 SMD-10 DIP-10
电源电压(DC) - 3.30 V 3.30 V
额定功率 - - 25 W
输出接口数 1 1 1
输出电压 0.8V ~ 2.5V 0.8V ~ 2.5V 0.8V ~ 2.5V
输出电流 10 A 10 A 10 A
易燃性等级 - - UL 94 V-0
输出功率 - - 25 W
开关频率 325 kHz 325 kHz 325 kHz
输入电压(Max) 3.65 V 3.65 V 3.65 V
输入电压(Min) 2.95 V 2.95 V 2.95 V
输出电流(Max) 10 A 10 A 10 A
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 2.95V ~ 3.65V 2.95V ~ 3.65V 2.95VDC ~ 3.65VDC
调节输出数 1 1 -
拓扑结构 Buck Buck -
输入电压(DC) - 2.95V ~ 3.65V -
输入电压(DC Max) - 3.65 V -
输入电压(DC Min) - 2.95 v -
输出电压(Max) - 2.5 V -
输出电压(Min) - 800 mV -
输出功率(Max) - 25 W -
长度 25.4 mm - 25.27 mm
宽度 15.8 mm 15.75 mm 15.75 mm
高度 8.75 mm 9.57 mm 9.00 mm
封装 SMD-10 SMD-10 DIP-10
重量 - - 2.90 g
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tape & Reel (TR) Tray
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Contains Lead Contains Lead Lead Free
REACH SVHC版本 - 2015/06/15 -
