对比图

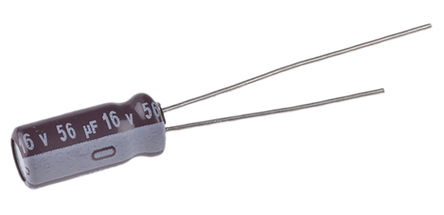

型号 UPW1C560MDH UPW1C560MDH6 UPW1C560MDD
描述 CAP ALUM 56uF 20% 16V RADIALCap Aluminum Lytic 56uF 16V 20% (6.3 X 7mm) Radial 2.5mm 200mA 2000H 105℃ BulkPW 系列径向 6.3 到 35V### 径向 105°C
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容电容
安装方式 Through Hole Through Hole Through Hole
引脚数 - 2 2
封装 - Radial, CAN Radial, CAN
引脚间距 - 2.5 mm 2 mm
额定电压(DC) 16.0 V 16.0 V 16 V
工作电压 - - 16 VDC
电容 56.0 µF 56 µF 56 µF
等效串联电阻(ESR) - 1.20 Ω 1.20 Ω
容差 ±20 % ±20 % ±20 %
产品系列 - - UPW
纹波电流 54mA @120Hz 60mA @120Hz 180 mA
纹波电流(高频) - - 54mA @120Hz
纹波电流(低频) - - 180mA @100kHz
工作温度(Max) - - 105 ℃
工作温度(Min) - - -55 ℃
额定电压 16 V 16 V 16 VDC
长度 11.0 mm 7.00 mm 11 mm
高度 11.0 mm 7.00 mm 11 mm
直径 5.00 mm 6.30 mm 5.00 mm
封装 - Radial, CAN Radial, CAN
引脚间距 - 2.5 mm 2 mm
介质材料 - Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Obsolete Obsolete Active
包装方式 Bulk Bulk Bulk
最小包装 - - 6000
寿命（小时） 2000h @105℃ 2000h @105℃ 2000 h
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Contains Lead Contains Lead Lead Free
