对比图

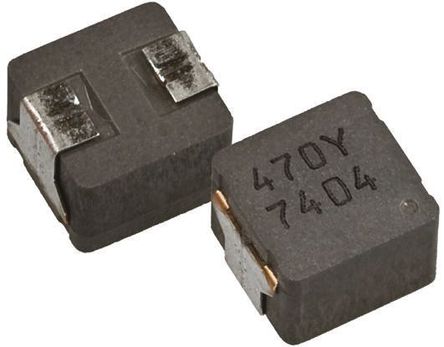

型号 ETQP5M470YFK IHLP4040DZER470M11
描述 ETQP5M 系列磁性屏蔽线绕扼流圈Panasonic ECQP5M 扼流圈提供高可靠性解决方案。 具有高达 +150°C 的耐热性，使用铁合金磁性材料可提供极佳的电感稳定性。 新金属复合芯线技术可产生低蜂鸣噪声，且一体式结构可实现高抗振性。符合 AEC-Q200 高可靠性 高偏置电流 稳定 低蜂鸣噪声 高效 低绕组 RDC 低磁芯电磁感应 ### 应用典型应用直流-直流转换器和噪声过滤器，用于需要高峰值电流和工作温度处理功能的驱动电路。 这些扼流圈符合 AEC-Q200 标准，适用于汽车应用。 尺寸（毫米） --- 部件号 | 类型 | 长 x 宽 x 高 PCC-M0754M（MC） | ETQP5M470YFM | 7.5 x 7 x 5.4 mm PCC-M0854M-220Y | ETQP5M220YFK | 8.5 x 8 x 5.4 mm PCC-M0854M（MC） | ETQP5M2R5YFK | 8.5 x 8 x 5.4 mm PCC-M1054M（MC） | ETQP5M2R5YFC | 10.7 x 10 x 5.4 mm ### Panasonic 非标准 SMT 电感器（扼流圈）VISHAY IHLP4040DZER470M11 表面贴装功率电感器, IHLP-4040DZ-11系列, 47 µH, ± 20%, 屏蔽, 0.145 ohm, 3.3 A
数据手册 --
制造商 Panasonic (松下) Vishay Semiconductor (威世)
分类 贴片电感贴片电感
安装方式 Surface Mount Surface Mount
引脚数 2 2
封装 PCC-M 10.92mm x 10.3mm x 4mm
容差 ±20 % ±20 %
电感 48 µH 47 µH
产品系列 PCC-M0854M(MC) -
电阻 127 mΩ 132 mΩ
电感公差 ±20 % ±20 %
测试频率 100 kHz 100 KHz
工作温度(Max) 150 ℃ 125 ℃
工作温度(Min) -40 ℃ -55 ℃
电阻(DC Max) 0.138 Ω 0.145 Ω
自谐频率 - 1.00 MHz
共振频率 - 1.00 MHz
屏蔽 - Yes
长度 8.5 mm 10.92 mm
宽度 8.4 mm 10.3 mm
高度 5.4 mm 4 mm
封装 PCC-M 10.92mm x 10.3mm x 4mm
工作温度 -40℃ ~ 150℃ -
产品生命周期 Unknown -
包装方式 Cut Tape (CT) Cut Tape (CT)
最小包装 1000 -
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/06/15 -
