对比图
型号 LMC6062IN/NOPB TLC2272ACP LMC6032IN/NOPB
描述 CMOS 运算放大器，LMC/LPC 系列### 运算放大器，Texas InstrumentsTEXAS INSTRUMENTS TLC2272ACP 运算放大器, 双路, 2.18 MHz, 2个放大器, 3.6 V/µs, ± 2.2V 至 ± 8V, DIP, 8 引脚CMOS 运算放大器，LMC/LPC 系列### 运算放大器，Texas Instruments
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 运算放大器运算放大器运算放大器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8

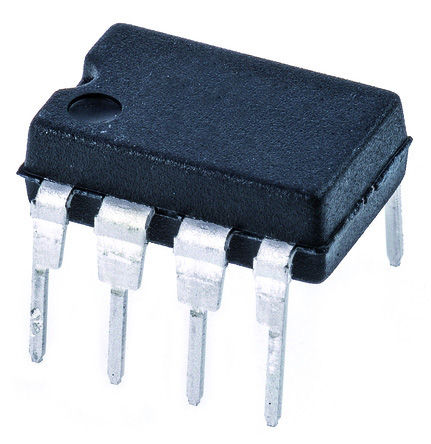

封装 DIP-8 DIP-8 PDIP-8
输出电流 35mA @5V ≤50 mA 22mA @5V
供电电流 40 µA 2.4 mA 750 µA
电路数 2 2 2
通道数 2 2 2
针脚数 8 8 8
共模抑制比 66 dB 70 dB 63 dB
输入补偿漂移 1.00 µV/K 2.00 µV/K 2.30 µV/K
带宽 100 kHz 2.18 MHz 1.4 MHz
转换速率 35.0 mV/μs 3.60 V/μs 1.10 V/μs
增益频宽积 0.1 MHz 2.18 MHz 1.4 MHz
输入补偿电压 100 µV 300 µV 1 mV
输入偏置电流 0.00000001μA @5V 1 pA 0.04 pA
工作温度(Max) 85 ℃ 70 ℃ 85 ℃
工作温度(Min) -40 ℃ 0 ℃ -40 ℃
增益带宽 100 kHz 2.25 MHz 1.4 MHz
共模抑制比(Min) 66 dB 70 dB 63 dB
电源电压 4.5V ~ 15.5V - 4.75V ~ 15.5V
电源电压(DC) - 8.00 V -
过温保护 - No -
电源电压(Max) - 8 V -
长度 9.27 mm - 9.27 mm
宽度 6.35 mm - 6.35 mm
高度 3.3 mm - 3.3 mm
封装 DIP-8 DIP-8 PDIP-8
工作温度 -40℃ ~ 85℃ 0℃ ~ 70℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
REACH SVHC标准 - No SVHC -
