对比图
型号 M50-3602542 M50-3605042 FTSH-125-03-L-DV

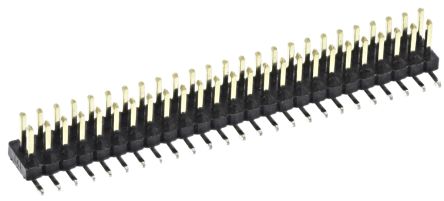

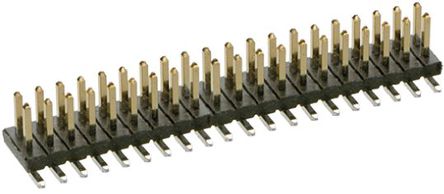

描述 HARWIN M50-3602542 板至板连接, Archer M50系列, 50 触点, 针座, 1.27 mm, 表面安装 , 2 排HARWIN M50-3605042 板至板连接, Archer M50系列, 100 触点, 针座, 1.27 mm, 表面安装 , 2 排SAMTEC FTSH-125-03-L-DV Board-To-Board Connector, 1.27mm, 50Contacts, Header, FTSH Series, Solder, 2Rows
数据手册 ---
制造商 Harwin Harwin Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Solder
引脚间距 1.27 mm 1.27 mm -
触点数 50 100 50
极性 Male Male Male
触点电镀 Gold Gold, Tin Gold
额定电压(AC) 600 V 600 V -
额定电流 1 A 1 A -
绝缘电阻 5000 MΩ 5000 MΩ -
排数 2 2 2
针脚数 50 100 -
接触电阻 30 Ω 30 Ω -
工作温度(Max) 105 ℃ 105 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
长度 31.75 mm - -
宽度 3.41 mm - -
高度 4.68 mm - -
引脚间距 1.27 mm 1.27 mm -
颜色 Black Black -
触点材质 Copper Alloy Copper Alloy Phosphor Bronze
材质 Thermoplastic Thermoplastic -
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -55℃ ~ 125℃
外壳颜色 - - Black
产品生命周期 Active Active Active
包装方式 Bulk Bulk -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
