对比图
型号 TCJA107M004R0200 TCJA107M004R0200E TCJA107M002R0200

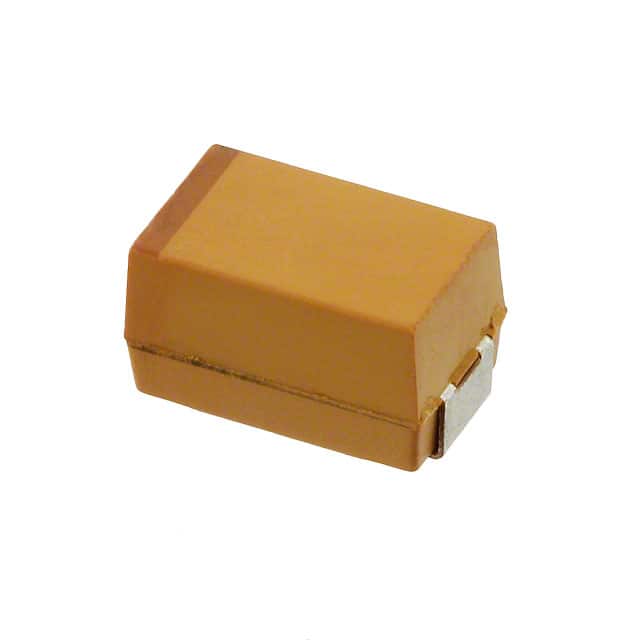

描述 AVX TCJA107M004R0200 表面贴装钽电容, TCJ系列, 100 µF, 1206 [3216 公制], 0.2 ohm, 4 VCAP TANT POLY 100UF 4V 1206TCJ 系列片式钽电容器，带电导的聚合物电极 与传统的二氧化锰电极电容器相比，ESR 更低、非点火故障模式更安全、电容值保留性能更佳 外壳尺寸小，非常适用于手机、PDA 和其他便携式电子设备 适合工作温度高达 125°C 的电源管理系统 尺寸 (mm) --- 外壳代码 | EIA 代码 | L ±0.2 | W +0.2 -0.1 | H +0.2 -0.1 | W1 ±0.2 | A +0.3-0.2 A | 1205 | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 1210 | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 2312 | 6 | 3.2 | 2.6 | 2.2 | 1.3 G | 1206 | 3.2 | 1.6 | 1.5 | 1.2 | 0.8 H | 1210 | 3.5 | 2.8 | 1.5 | 2.2 | 0.8 K | 1206 | 3.2 | 1.6 | 1 | 1.2 | 0.8 P | 0805 | 2.05 | 1.35 | 1.5 | 1 | 0.5 R | 0805 | 2.05 | 1.3 | 1.2 | 1 | 0.5 T | 1210 | 3.5 | 2.8 | 1.2 | 2.2 | 0.8 W | 2312 | 6 | 3.2 | 1.5 | 2.2 | 1.3 ### SMT 125°C
数据手册 ---
制造商 AVX (艾维克斯) AVX (艾维克斯) AVX (艾维克斯)
分类 钽电容钽电容
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装(公制) 3216 - 3216
封装 1206 1206 1206
额定电压(DC) 4.00 V - 2.50 V
工作电压 4 VDC - 2.5 VDC
电容 100 µF - 100 µF
等效串联电阻(ESR) 0.2 Ω 200mΩ @100kHz 200 mΩ
容差 ±20 % ±20 % ±20 %
产品系列 TCJ polymer - TCJ polymer
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
额定电压 4 V 4 V 2.5 V
长度 3.2 mm - 3.2 mm
宽度 1.6 mm - 1.6 mm
高度 1.6 mm - 1.6 mm
封装(公制) 3216 - 3216
封装 1206 1206 1206
介质材料 Tantalum - Tantalum
工作温度 -55℃ ~ 125℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) - Tape & Reel (TR)
最小包装 2000 - 2000
寿命（小时） 2000h @105℃ 2000h @105℃ 2000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free 无铅 Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 - -
