对比图

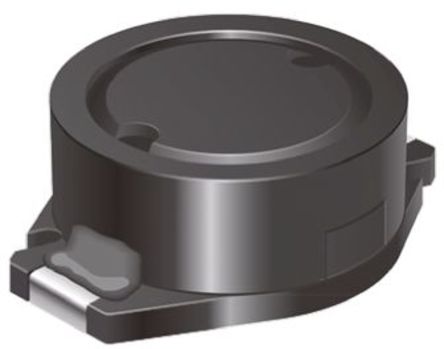

型号 PM5022S-331M PM5022S-331M-RC SRR1806-331M
描述 330uH ±20% 860mA屏蔽的功率电感 Shielded Power InductorBOURNS SRR1806-331M 功率电感, 330uH, 1.8A, 10%, 3.5MHz
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 0.732" L x 0.602" W x 0.299" H (18.60mm x 15.30mm x 7.60mm) - 1806
额定电流 860 mA 1.10 A 800 mA
容差 ±20 % - ±20 %
电感 330 µH 330 µH 330 µH
自谐频率 3.00 MHz 3 MHz 3 MHz
Q值 - 30.0 18.0
屏蔽 Yes - Yes
电感公差 ±20 % ±20 % ±20 %
测试频率 - 0.796 MHz 100 kHz
电阻(DC） ≤780 mΩ 790 mΩ 790 mΩ
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - 40 ℃ -40 ℃
电阻(DC Max) - 780 mΩ 0.79 Ω
电阻 780 mΩ - -
额定电流(DC) - 1.1 A -
长度 18.6 mm 18.3 mm 18.3 mm
宽度 15.3 mm 14 mm 14 mm
高度 7.60 mm 6.8 mm 6.8 mm
封装 0.732" L x 0.602" W x 0.299" H (18.60mm x 15.30mm x 7.60mm) - 1806
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active Active
包装方式 Tape, Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - - 2016/06/20
