对比图
型号 LT3509IDE#TRPBF LT3509IDE#PBF LT3509EDE#TRPBF
描述 Buck Switching Regulator IC Positive Adjustable 0.8V 2 Output 700mA 14-WFDFN Exposed PadLINEAR TECHNOLOGY LT3509IDE#PBF 芯片, 降压稳压器, 双路, 0.7A, 2.2MHZ, 14DFNDual 36V, 700mA Step-Down Regulator
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) ADI (亚德诺)
分类 DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount -

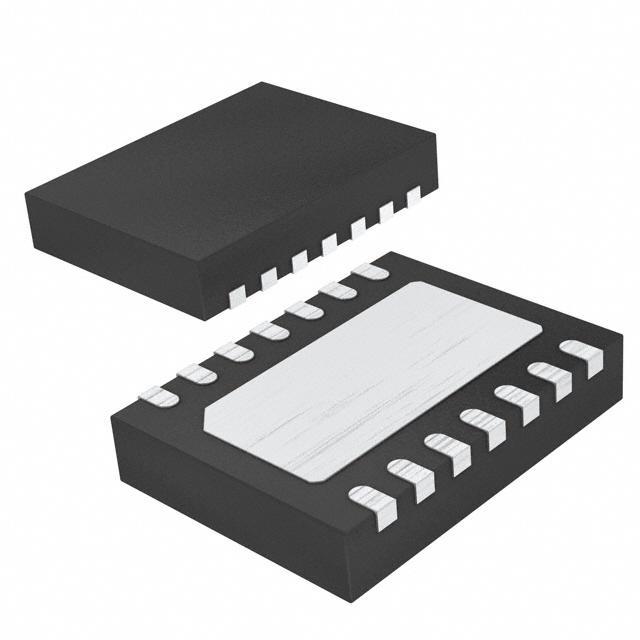

封装 WFDFN-14 DFN-14 DFN
引脚数 - 14 14
输出接口数 2 2 2
输出电流 700 mA 700 mA -
开关频率 260kHz ~ 2.15MHz 260kHz ~ 2.15MHz 237kHz ~ 2500kHz
输入电压(Max) 36 V 36 V 36 V
输入电压(Min) 3.6 V 3.6 V 3.6 V
输出电压(Max) 34.2 V 34.2 V -
输出电压(Min) 0.8 V 0.8 V -
输出电压 - 0.8V ~ 35.28V 0.8V ~ 35.28V
针脚数 - 14 -
输出电流(Max) - 0.7 a 0.7 A
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
输入电压 - 3.6V ~ 36V -
封装 WFDFN-14 DFN-14 DFN
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -
产品生命周期 Unknown Unknown Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
