对比图
型号 UCC27512DRSR UCC27512DRST UCC27512MDRSTEP
描述 单通道高速,低侧栅极驱动器 Single Channel High-Speed, Low-Side Gate DriverTEXAS INSTRUMENTS UCC27512DRST 驱动器, IGBT, MOSFET, 低压侧, 4.5V-18V电源, 8A输出, 13ns延迟, SON-6具有 5V UVLO、采用 SON 封装的增强型产品 4A/8A 单通道栅极驱动器 6-SON -55 to 125
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6

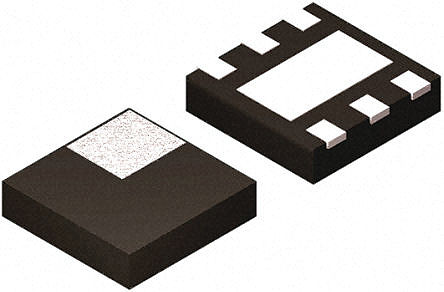

封装 WDFN-6 WDFN-6 WSON-6
上升/下降时间 8ns, 7ns 8ns, 7ns 8ns, 7ns
输出接口数 1 1 1
输出电流 - - 8 A
上升时间 22 ns 22 ns 9 ns
下降时间 11 ns 11 ns 7 ns
下降时间(Max) 11 ns 11 ns 11 ns
上升时间(Max) 22 ns 22 ns 22 ns
工作温度(Max) 140 ℃ 140 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ 55 ℃
电源电压 4.5V ~ 18V 4.5V ~ 18V 12 V
电源电压(Max) - 18 V 18 V
电源电压(Min) - 4.5 V 4.5 V
电源电压(DC) - 4.50V (min) -
针脚数 - 6 -
封装 WDFN-6 WDFN-6 WSON-6
长度 - 3.15 mm -
宽度 - 3.15 mm -
高度 - 0.75 mm -
工作温度 -40℃ ~ 140℃ -40℃ ~ 140℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 EAR99 EAR99 -
