对比图

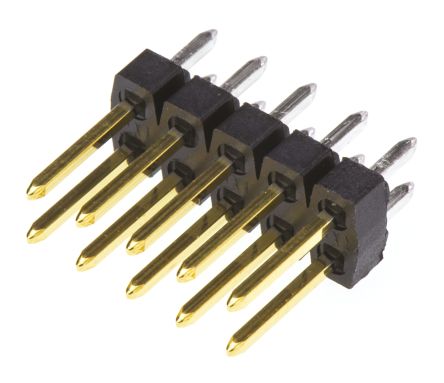

型号 87215-2 90131-0125 90131-0765
描述 TE Connectivity AMPMODU II 2.54mm 无罩双排标准管座TE Connectivity AMPMODU II 2.54mm 无罩双排标准管座直向管座，板上方高度为 10.36mm [0.408 in] 板，焊接尾线长度为 3.18mm [0.125 in]。 直角管座的板上方高度为 6.05 mm [0.238 in]，焊接尾线长度为 2.79 mm [0.110 in]。 这些 TE Connectivity AMPMODU II 2.54mm 无罩双排标准管座的主轴尺寸为 0.64 mm [0.025 英寸]，触点长度为 5.08 mm [0.2 英寸]，触点和焊接区域镀金。 产品部件号 x-87215-x 具有镀层 A，接触区域选择性 0.00076 mm（.000030 英寸）镀金，其余部分镀薄金。 产品部件号 x-87227-x 具有镀层 B，接触区域选择性 0.00038 mm（.000015 英寸）镀金，其余部分镀薄金。### 2.54mm TE Connectivity AMPMODU Mod II 系列C-Grid III 系列单排和双排直向分离式引脚管座。 这些 C-Grid II 引脚管座有多种镀层组合。### 2.54mm Molex C-Grid III 系列技术规格 --- 最大额定电流 (A) | 3 最大工作电压（V 交流/直流） | 350 绝缘电阻 MΩ | >1000 最大触点电阻 (mΩ) | 20 触点镀层 | 局部镀金镍 绝缘材料管座： | 15% 纤维填充聚酯 (PBT) 外壳： | 聚苯醚 管座引脚规格 (mm) | 0.64 平方 建议 PCB 孔直径尺寸 (mm) | 1MOLEX 90131-0765 线至板连接器, 垂直, C-Grid III 90131系列, 10 触点, 针座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 TE Connectivity (泰科) Molex (莫仕) Molex (莫仕)
分类 板对板连接器板对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 10 10 10
极性 Male Male Male
触点电镀 Gold, Gold Flash, Gold Flash over Nickel Tin Gold
额定电压(AC) - - 350 V
额定电流 3 A 3 A 3 A
绝缘电阻 5000 MΩ - 5.00 GΩ
排数 2 2 2
针脚数 10 10 10
接触电阻 - - 20.0 mΩ
额定电流(Max) 3A/触头 3A/触头 3A/触头
工作温度(Max) 105 ℃ 125 ℃ 125 ℃
工作温度(Min) -65 ℃ -55 ℃ -55 ℃
额定电压(Max) - 350 V 350 V
额定电压 750 V 350 V 350 V
方向 Vertical Straight -
易燃性等级 UL 94 V-0 - -
安装角度 180 ° - -
长度 12.29 mm 12.7 mm 12.7 mm
宽度 4.87 mm 5.08 mm 5.08 mm
高度 10.36 mm 9.25 mm 5.4 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 Black Black Black
触点材质 Phosphor Bronze Brass Brass
材质 - - Polyester
外壳材质 Thermoplastic Plastic Plastic
颜色 Black Black -
工作温度 -65℃ ~ 105℃ - -
产品生命周期 Active Unknown Unknown
包装方式 Box Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
