对比图

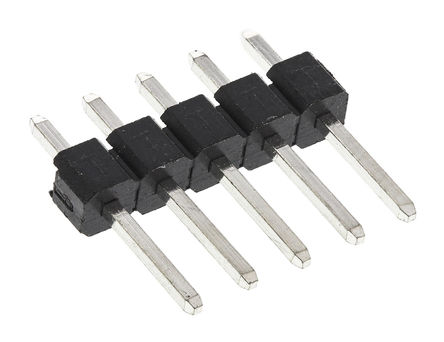

型号 M20-9990545 M20-9990546 2211S-05G
描述 HARWIN M20-9990545 板至板连接, M20系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排HARWIN M20-9990546 板至板连接, M20系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排MULTICOMP 2211S-05G 板至板连接, 垂直, 2211S系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Harwin Harwin Multicomp
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.54 mm 2.54 mm -
触点数 5 5 5
极性 Male Male Male
触点电镀 Gold Tin Gold
额定电压(AC) 750 V 750 V 250 V
额定电流 3A/触头 3A/触头 3.00 A
绝缘电阻 10.0 GΩ 10.0 GΩ 1.00 GΩ
排数 1 1 1
针脚数 5 5 -
接触电阻 15.0 mΩ 20.0 mΩ 20.0 mΩ
拔插次数 300 50 -
额定电流(Max) 3 A 3A/触头 -
接触电阻(Max) 25 mΩ 20 mΩ -
易燃性等级 - - UL 94 V-0
长度 12.7 mm 12.7 mm -
宽度 2.54 mm 2.54 mm -
高度 8.64 mm 8.64 mm -
封装 - - -
引脚间距 2.54 mm 2.54 mm -
外壳颜色 Black Black -
颜色 Black Black Black
触点材质 Brass Phosphor Bronze Copper Alloy
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -
产品生命周期 Active Active Unknown
包装方式 Bag Bulk -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
