对比图

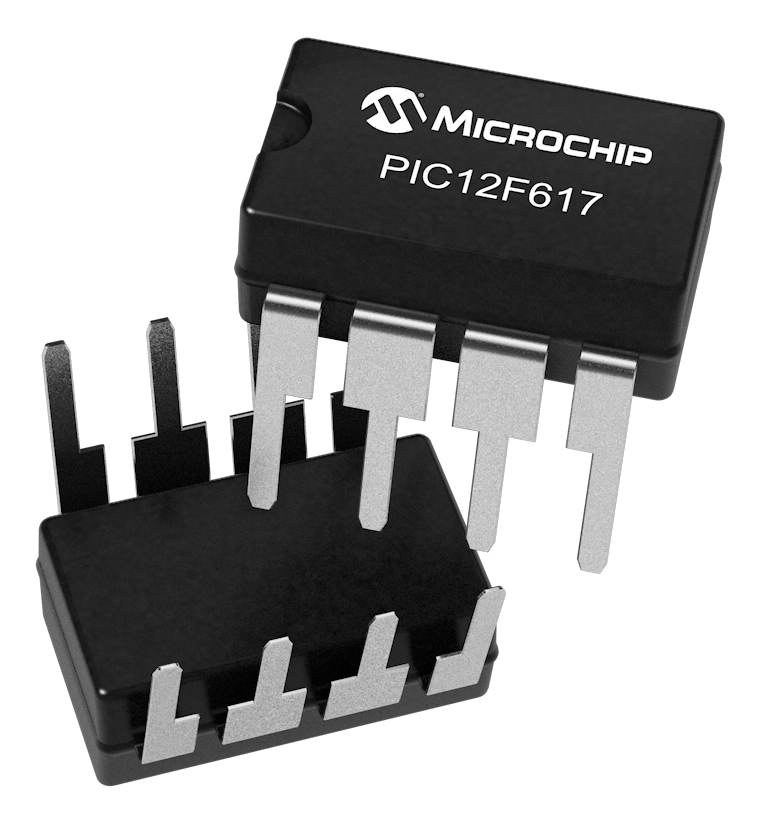

型号 PIC12F617-E/MS PIC12F617-E/P PIC12F617-I/SN
描述 PIC12F609/615/617 8 位闪存微控制器Microchip 的 PIC12 微控制器 (MCU) 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 (OTP) 部件推出，此系列设备继续扩展为额外功能且添加了附加改进功能。 PIC12F609/615/617 系列微控制器基于 Microchip 的中级芯，带 8 级深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 字节程序内存和高达 128 字节 RAM 的数据存储器。 板载可配置 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 8 MHz 内部振荡器 – 可选 4 MHz 或 8 MHz 5 个输入/输出 1 个比较器 4 通道 10 位模拟到数字转换器 (ADC) – 仅限 PIC12F615/F617 一个 8 位计时器 – PIC12F615/F617 两个 8 位计时器 一个 16 位计时器 在线串行编程 (ICSP) ### PIC12F 微控制器### Microchip PIC12F 8 位 PIC® 微控制器Microchip 的 PIC12F 微控制器 (MCU) 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 (OTP) 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。PIC12F609/615/617 8 位闪存微控制器Microchip 的 PIC12 微控制器 (MCU) 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 (OTP) 部件推出，此系列设备继续扩展为额外功能且添加了附加改进功能。 PIC12F609/615/617 系列微控制器基于 Microchip 的中级芯，带 8 级深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 字节程序内存和高达 128 字节 RAM 的数据存储器。 板载可配置 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 8 MHz 内部振荡器 – 可选 4 MHz 或 8 MHz 5 个输入/输出 1 个比较器 4 通道 10 位模拟到数字转换器 (ADC) – 仅限 PIC12F615/F617 一个 8 位计时器 – PIC12F615/F617 两个 8 位计时器 一个 16 位计时器 在线串行编程 (ICSP) ### PIC12F 微控制器### Microchip PIC12F 8 位 PIC® 微控制器Microchip 的 PIC12F 微控制器 (MCU) 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 (OTP) 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。MICROCHIP PIC12F617-I/SN 微控制器, 8位, 闪存, PIC12F6xx, 20 MHz, 3.5 KB, 128 Byte, 8 引脚, SOIC
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Through Hole Surface Mount
引脚数 8 8 8
封装 MSOP-8 PDIP-8 SOIC-8
频率 20 MHz 20 MHz 20 MHz
电源电压(DC) 2.00V (min) 2.00V (min) 2.00V (min)
工作电压 2V ~ 5.5V 2V ~ 5.5V 2V ~ 5.5V
针脚数 8 8 8
时钟频率 20 MHz 20 MHz 20 MHz
RAM大小 128 B 128 B 128 B
位数 8 8 8
耗散功率 - 800 mW 800 mW
FLASH内存容量 3.5 KB 3.5 KB 3584 B
模数转换数(ADC) 1 1 1
输入/输出数 6 Input 6 Input 6 Input
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 2V ~ 5.5V 2V ~ 5.5V 2V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 2 V 2 V 2 V
长度 3 mm 10.16 mm 4.9 mm
宽度 3 mm 0.28 in 3.9 mm
高度 0.95 mm 4.95 mm 1.5 mm
封装 MSOP-8 PDIP-8 SOIC-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 - EAR99 3A991.a.2
