对比图
型号 1SMA5932BT3G PTZTE2520B 1SMA5932BT3

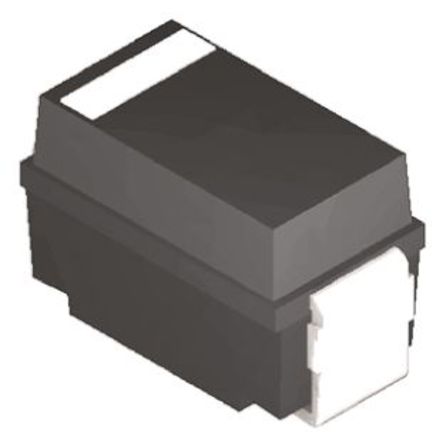

描述 ON SEMICONDUCTOR 1SMA5932BT3G 单管二极管 齐纳, 20 V, 1.5 W, DO-214AC, 5 %, 2 引脚, 150 °CPTZTE2520B 稳压二极管 20.82V 1W DO-214AC/SMA-20V marking/标记 20B 电压调节/高耐ESD/小功率模具类型1.5瓦塑料表面贴装齐纳稳压器 1.5 Watt Plastic Surface Mount Zener Voltage Regulators
数据手册 ---
制造商 ON Semiconductor (安森美) ROHM Semiconductor (罗姆半导体) ON Semiconductor (安森美)
分类 齐纳二极管齐纳二极管齐纳二极管
安装方式 Surface Mount Surface Mount Surface Mount
封装 DO-214AC SOD-106-2 DO-214AC
引脚数 2 2 -
额定电压(DC) 20.0 V 20.0 V 20.0 V
容差 ±5 % ±6 % ±5 %
额定功率 1.50 W 1.00 W 1.50 W
正向电压 1.5V @200mA - 1.5V @200mA
耗散功率 1.5 W 1 W 500 mW
测试电流 18.7 mA 20 mA 18.7 mA
稳压值 20 V 20.82 V 20 V
正向电压(Max) 1.2 V - 1.5V @200mA
额定功率(Max) 1.5 W 1 W 1.5 W
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -55 ℃ -65 ℃
无卤素状态 Halogen Free - -
针脚数 2 - -
耗散功率(Max) 1.5 W 1000 mW -
长度 4.32 mm 4.5 mm 4.32 mm
宽度 2.6 mm 2.6 mm 2.6 mm
高度 2 mm 1.9 mm 2 mm
封装 DO-214AC SOD-106-2 DO-214AC
工作温度 -65℃ ~ 150℃ -55℃ ~ 150℃ -65℃ ~ 150℃
温度系数 - 17.4 mV/℃ -
产品生命周期 Active Not For New Designs Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 - -
