对比图

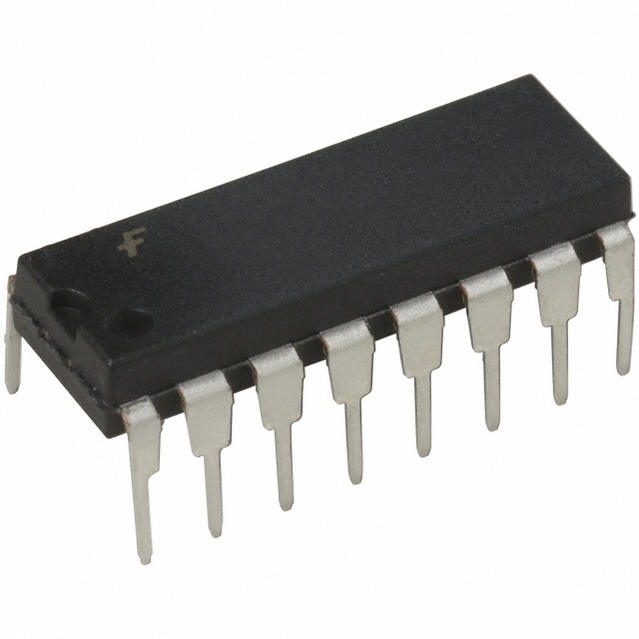

型号 DM74LS109AN SN74LS109ANE4 SN74LS109AN
描述 双上升沿触发JK触发器与预置，清晰，互补输出 Dual Positive-Edge-Triggered J-K Flip-Flop with Preset, Clear, and Complementary Outputs具有清零和预置端的双路负边沿触发式 J-K 触发器 16-PDIP 0 to 70TEXAS INSTRUMENTS SN74LS109AN 触发器, 清零和预设, 互补输出, 正沿, JK, 13 ns, 25 MHz, 8 mA, DIP, 16 引脚
数据手册 ---
制造商 Fairchild (飞兆/仙童) TI (德州仪器) TI (德州仪器)
分类 触发器触发器触发器
安装方式 Through Hole Through Hole Through Hole
引脚数 16 16 16
封装 PDIP DIP-16 DIP-16
频率 - 33.0 MHz 25 MHz
电源电压(DC) - 4.75V ~ 5.25V 4.75V ~ 5.25V
输出接口数 - - 1
输出电流 - 8.00 mA 8 mA
电路数 2 - 2
通道数 2 - 2
针脚数 - - 16
时钟频率 - 33 MHz 33 MHz
位数 2 2 2
传送延迟时间 - 40.0 ns 40.0 ns
极性 - - Non-Inverting, Inverting
电压波节 - 5.00 V 5.00 V
输出电流驱动 - -50.0 µA -50.0 µA
输入数 - - 2
工作温度(Max) 70 ℃ - 70 ℃
工作温度(Min) 0 ℃ - 0 ℃
电源电压 - 4.75V ~ 5.25V 4.75V ~ 5.25V
电源电压(Max) 5.25 V - 5.25 V
电源电压(Min) 4.75 V - 4.75 V
长度 19.68 mm - 19.69 mm
宽度 6.6 mm - 6.6 mm
高度 3.42 mm - 4.57 mm
封装 PDIP DIP-16 DIP-16
工作温度 - 0℃ ~ 70℃ (TA) 0℃ ~ 70℃
产品生命周期 Unknown Active Active
包装方式 Rail Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
