对比图

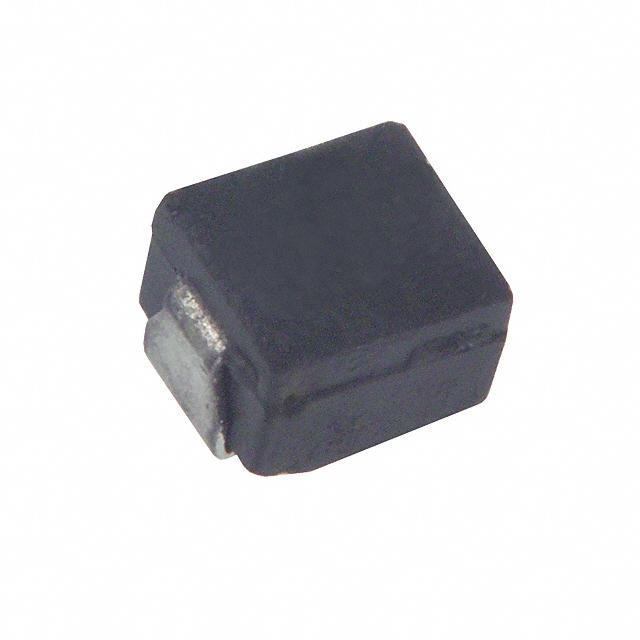

型号 ELJ-FC180JF IMC1008ER180J NLV25T-180J-PF
描述 18µH Unshielded Wirewound Inductor 65mA 5.4Ω Max 1008 (2520 Metric)Ind High Frequency Wirewound 18uH 5% 2.52MHz 15Q-Factor Ferrite 120mA 1008 T/RTDK NLV25T-180J-PF 信号线电感, 18uH, 1005
数据手册 ---
制造商 Panasonic (松下) Vishay Dale (威世达勒) TDK (东电化)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) - - 2520
封装 1008 1008 1008
引脚数 2 - -
额定电流 65 mA 120 mA 130 mA
容差 ±5 % ±5 % ±5 %
电感 18 μH 18 µH 18 µH
自谐频率 25 MHz 24 MHz 24 MHz
产品系列 - - NLV-PF
电阻 - - 4.80 Ω
共振频率 - - 24.0 MHz
屏蔽 - - No
电感公差 - - ±5 %
测试频率 2.52 MHz 2.52 MHz 2.52 MHz
电阻(DC） ≤5.4 Ω ≤4.5 Ω ≤4.8 Ω
工作温度(Max) - 125 ℃ 105 ℃
工作温度(Min) - 40 ℃ 40 ℃
精度 - - ±5 %
电阻(DC Max) - 4.5 Ω 4.8 Ω
Q值 25.0 - -
长度 - 2.5 mm 2.5 mm
宽度 2 mm 2 mm 2 mm
高度 - 1.6 mm 1.9 mm
封装(公制) - - 2520
封装 1008 1008 1008
工作温度 -20℃ ~ 85℃ -40℃ ~ 125℃ -40℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - - 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
