对比图

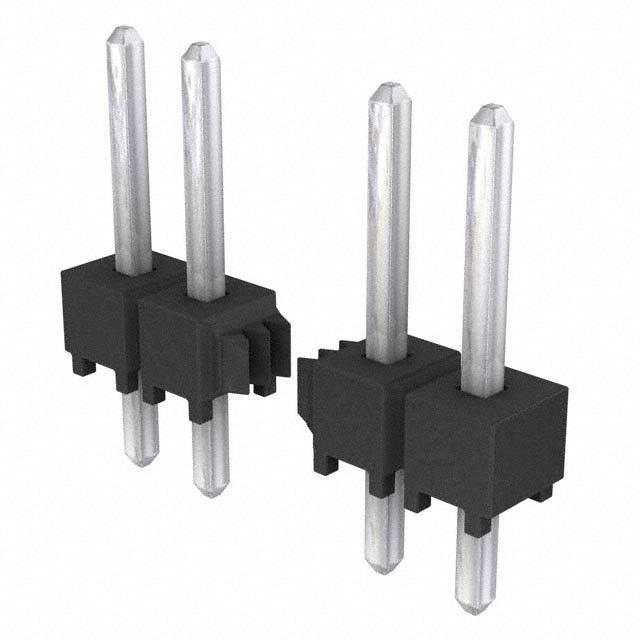

型号 PH1-16-UA TSW-116-07-T-S HTSW-116-08-L-S
描述 Conn Unshrouded Header HDR 16POS 2.54mm Solder ST Thru-Hole Bag板至板连接, 2.54 mm, 16 触点, 针座, TSW Series, 通孔安装, 1 排SAMTEC HTSW-116-08-L-S Board-To-Board Connector, 2.54mm, 16Contacts, Header, HTSW Series, Through Hole, 1Rows
数据手册 ---
制造商 ADAM Technologies Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 2.54 mm 2.54 mm
触点数 16 16 16
极性 - Male Male
触点电镀 - Tin Gold
排数 1 1 1
针脚数 - 16 -
额定电流(Max) 3 A 6.3A/触头 6.3A/触头
工作温度(Max) 105 ℃ 105 ℃ 125 ℃
工作温度(Min) -40 ℃ -55 ℃ -55 ℃
额定电压(Max) 250 VAC 550 VAC 550 VAC
绝缘电阻 5000 MΩ - -
拔插次数 1000 - -
接触电阻(Max) 20 mΩ - -
长度 - 40.6 mm -
宽度 - 2.54 mm -
高度 8.46 mm 8.38 mm 8.38 mm
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 Black Black Natural
颜色 - Black -
触点材质 Brass Phosphor Bronze Phosphor Bronze
工作温度 - -55℃ ~ 105℃ -55℃ ~ 125℃
外壳材质 - Plastic -
产品生命周期 Unknown Active -
包装方式 Bag Bag Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 - EAR99 -
