SHF-108-01-L-D-RA和SHF-108-01-L-D-RA-TR

对比图

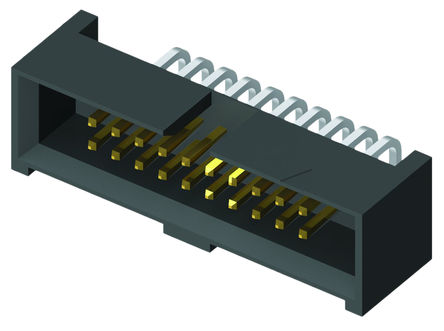

型号 SHF-108-01-L-D-RA SHF-108-01-L-D-RA-TR SHF-108-01-F-D-RA

描述 Samtec SHF 系列 1.27mm 有罩印刷电路板管座SHF 系列 1.27mm 节距有罩双排印刷电路板管座，带极化凹口，用于精确配接和镀金触点。 这些 SHF 系列 1.27mm 印刷电路板管座提供直角印刷电路板通孔安装或印刷电路板 SMT 安装，具有多达 50 个触点。 如需配接连接器，请参见 FFSD 和 FFTP 系列 IDC 插座电缆组件### 1.27mm 板到板和线对板 SamtecSAMTEC SHF-108-01-L-D-RA-TR Wire-To-Board Connector, Right Angle, 1.27mm, 16Contacts, Header, SHF Series, Through HoleConn Shrouded Header HDR 16POS 1.27mm Solder RA Thru-Hole

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器

安装方式 Through Hole Through Hole -

触点数 16 16 -

极性 Male Male -

触点电镀 Gold Gold -

额定电流 3 A - -

排数 2 2 -

针脚数 16 - -

额定电流(Max) 1.75A/触头 1.75A/触头 -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

高度 5.59 mm 5.59 mm -

外壳颜色 Black Black -

触点材质 Phosphor Bronze Phosphor Bronze -

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 无铅 Lead Free -

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -
