对比图
型号 522070685 SFW6R-3STE1LF 84953-6

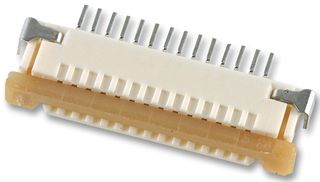

描述 MOLEX 522070685 连接器, FFC/ FPC板, 直角, 6 触点, 插座, 1 mm, 表面安装 , 顶部AMPHENOL FCI SFW6R-3STE1LF 连接器, FFC/FPC, 母, 6路, 1排AMP FROM TE CONNECTIVITY 84953-6 连接器, FFC/ FPC板, FPC系列, 6 触点, 插座, 1 mm, 表面安装 , 顶部
数据手册 ---
制造商 Molex (莫仕) FCI Electronics (法马通) TE Connectivity (泰科)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - - 6
封装 Housing - SMD
引脚间距 1.00 mm 1.00 mm 1.00 mm
触点数 6 6 6
极性 Female Female Female
触点电镀 Tin over Nickel, Tin Tin Tin
额定电流 1.00 A 1 A 1 A
排数 1 1 1
方向 - - Right Angle
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 6 6 6
屏蔽 - - No
额定电流(Max) - 1A/触头 1A/触头
工作温度(Max) - 105 ℃ 85 ℃
工作温度(Min) - 55 ℃ -40 ℃
额定电压(Max) - - 200 VAC
额定电压 - 100VAC, 100VDC 200 V
额定电压(DC) 125 V - -
绝缘电阻 100 MΩ 500 MΩ -
接触电阻 20.0 mΩ - -
拔插次数 30 20 -
接触电阻(Max) - 30 mΩ -
长度 12.3 mm 11.8 mm 13.92 mm
宽度 6.90 mm 6 mm 2.56 mm
高度 2.70 mm 2.7 mm 2.56 mm
封装 Housing - SMD
引脚间距 1.00 mm 1.00 mm 1.00 mm
外壳颜色 - Black Natural
颜色 - - Natural
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 - - Thermoplastic
工作温度 - -55℃ ~ 105℃ -40℃ ~ 85℃
外壳材质 Nylon - -
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT), Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 - - EAR99
HTS代码 - - 8536694040
