对比图
型号 ZWS-150BAF-24 ZWS150BAF-24 ZWS150AF-24

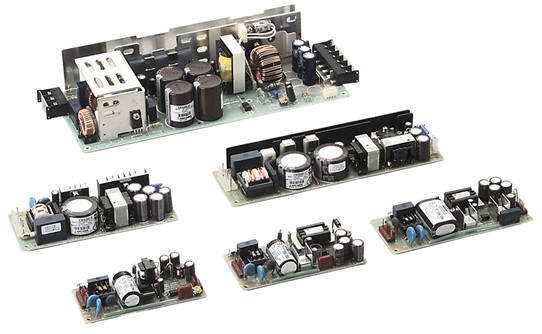

描述 TDK LAMBDA ZWS-150BAF-24 开放式电源 交流/直流, 开关模式, 固定/可调, 85 V, 265 V, 151.2 W, 24 V, 6.3 ATDK LAMBDA ZWS150BAF-24 交流-直流转换器, 开框, 1路输出, 151.2W, 6.3A, 24V5 到 150W、通用输入、单输出、ZWS 系列带有可选保护盖套件的常开型印刷电路板格式单位。 100W 及以上的所有单位均包含一个用于谐波校正的通滤波器。传导的 EMI 符合 EN55022-B 标准 功率因数校正（100W 及以上） 过压和过流保护 完全调节输出 工作温度范围为 -10°C 至 +60°C 可选保护盖套件（除 ZWS 5 及 10 类型），要查找适当的保护盖，请见指南 保护盖套件指南 --- **合适的保护盖套件** | **库存号** 用于 ZWS15 系列的保护盖套件 | **243-2421** 用于 ZWS30 系列的保护盖套件 | **243-2364** 用于 ZWS50 系列的保护盖套件 | **243-2308** 用于 ZWS100A 系列的保护盖套件 | **655-8555** 用于 ZWS150A 系列的保护盖套件 | **655-8561** ### 注不提供连接器，若需查找适当 Molex 或 JST 连接器，请参阅制造商数据表。 在与保护盖套件协同使用时额定功率会有所下降。### 标准EN60950；UL1950；CSA234；DENTORI；EN55022-B### 开关模式 - TDK-Lambda
数据手册 ---
制造商 TDK (东电化) TDK (东电化) TDK (东电化)
分类 开关电源AC-DC转换器开关电源
安装方式 - Chassis Chassis
封装 开放式 - 开放式
引脚数 - 18 -
频率 - - 47Hz ~ 63Hz
电源电压(DC) - - 265 V
额定功率 151 W 150 W 151 W
输出接口数 1 1 1
输出电压 24 V 24 V 24 VDC
输出电流 6.3 A 6.3 A 6.3 A
输出功率 - 150 W 150 W
输入电压(AC Max) 265 v 265 v 265 v
输入电压(AC Min) 85 v 85 v 85 v
输出电流(Max) 6.3 A 6.3 A 6.3 A
输出功率(Max) 151.2 W 151.2 W 151.2 W
输入电压 85VAC ~ 265VAC, 120VDC ~ 370VDC 85VAC ~ 265VAC 85VAC ~ 265VAC, 120VDC ~ 370VDC
隔离电压 - 3 kV -
输入电压(DC Max) - 370 V -
输入电压(DC Min) - 120 V -
输入电流(Min) - 1.9 A -
额定功率(Max) - 150 W -
工作温度(Max) - 70 ℃ -
工作温度(Min) - -10 ℃ -
输入电压(AC) - 85V ~ 265V -
长度 188 mm 160 mm 222 mm
宽度 47 mm 75 mm 75 mm
高度 34.0 mm 37 mm 40 mm
封装 开放式 - 开放式
重量 390 g - 500 g
工作温度 - -10℃ ~ 70℃ -10℃ ~ 40℃
产品生命周期 - Active Obsolete
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free PB free
REACH SVHC标准 No SVHC No SVHC -
ECCN代码 - EAR99 -
