对比图
型号 EEUFC1C222 EEUFM1C222 UHD1C222MHD

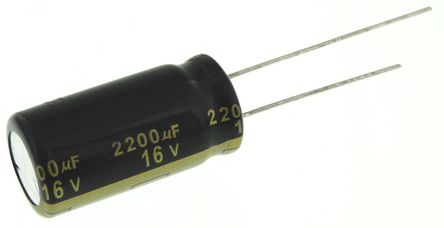

描述 PANASONIC ELECTRONIC COMPONENTS EEUFC1C222 铝电解电容, AEC-Q200 FC系列, 2200 µF, ± 20%, 16 V, 12.5 mm, 径向引线PANASONIC ELECTRONIC COMPONENTS EEUFM1C222 铝电解电容, FM系列, 2200 µF, ± 20%, 16 V, 12.5 mm, 径向引线HD 系列 2200 uF 16V 105°C Ø12.5x25 mm LS=5 mm 径向 铝 电解电容
数据手册 ---
制造商 Panasonic (松下) Panasonic (松下) Nichicon (尼吉康)
分类 电容电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN - Radial, CAN
引脚间距 5 mm 5 mm 5 mm
额定电压(DC) 16.0 V 16.0 V 16.0 V
工作电压 16 VDC - -
电容 2200 µF 2200 µF 2200 µF
容差 ±20 % ±20 % ±20 %
纹波电流 1945 mA 3190 mA 2770 mA
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -40 ℃ -40 ℃
额定电压 16 V 16 V 16 V
等效串联电阻(ESR) - - 0.018 Ω
产品系列 - - UHD
纹波电流(高频) - - 2.216A @120Hz
纹波电流(低频) - - 2.77A @100kHz
长度 25.0 mm 25 mm 25 mm
高度 25 mm 25 mm 25 mm
直径 12.5 mm 12.5 mm 12.5 mm
封装 Radial, CAN - Radial, CAN
引脚间距 5 mm 5 mm 5 mm
脚长度 - 17.0 mm -
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -40℃ ~ 105℃ -40℃ ~ 105℃
产品生命周期 Unknown Unknown Active
包装方式 Bulk Bulk Bulk
最小包装 500 500 800
寿命（小时） 5000 h 7000 h 5000 h
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2015/06/15 2015/12/17
