对比图
型号 54101-S08-04 M20-9990445 M20-9990446

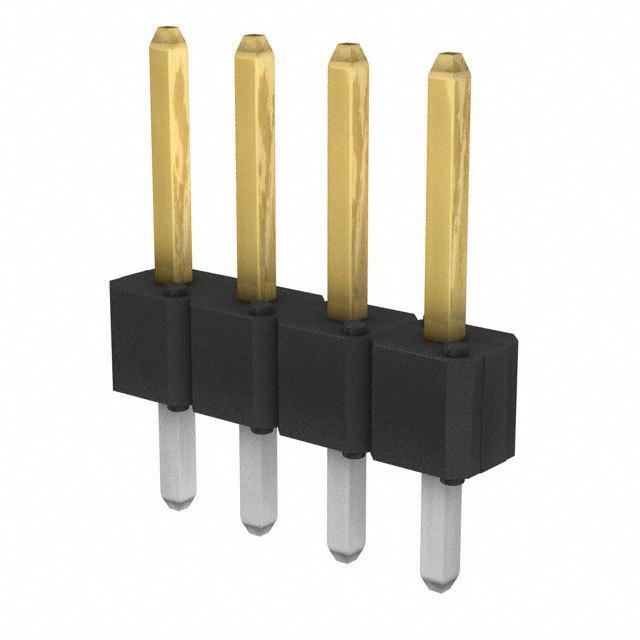

描述 AMPHENOL FCI 54101-S08-04 板至板连接器, 针座, 4路, 1排HARWIN M20-9990445 板至板连接, M20系列, 4 触点, 针座, 2.54 mm, 通孔安装, 1 排HARWIN M20-9990446 板至板连接, M20系列, 4 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 FCI Electronics (法马通) Harwin Harwin
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 4 4 4
极性 Male Male Male
触点电镀 Gold, Gold over Nickel Gold Tin
额定电压(AC) - 750 V 750 V
额定电流 - 3 A 3A/触头
绝缘电阻 5000 MΩ 10000 MΩ 10.0 GΩ
排数 1 1 1
针脚数 4 4 4
接触电阻 - 15 mΩ 20.0 mΩ
拔插次数 - 300 50
额定电流(Max) - 3A/触头 -
工作温度(Max) - 105 ℃ -
工作温度(Min) - -40 ℃ -
接触电阻(Max) - 20 mΩ -
长度 10.16 mm 10.16 mm -
宽度 2.41 mm 2.54 mm -
高度 8.38 mm 8.64 mm -
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 - Black -
颜色 - Black -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 - -40℃ ~ 105℃ -40℃ ~ 105℃
产品生命周期 - Active Active
包装方式 Bulk Bulk -
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/12/17 2015/12/17
