对比图

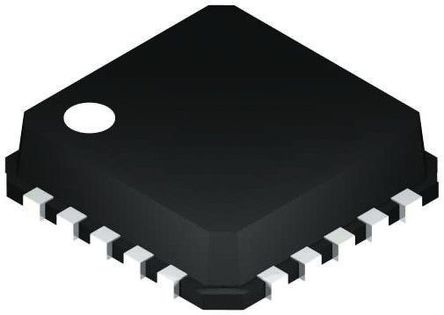

型号 AD7689BCPZ AD7689BCPZRL7 AD7689ACPZ
描述 ANALOG DEVICES AD7689BCPZ 模数转换器, 八路 MUX, 16 bit, 250 kSPS, 单, 2.3 V, 5.5 V, LFCSP16位4通道/ 8通道， 250 kSPS时的PulSAR ADC 16-Bit, 4-Channel/8-Channel, 250 kSPS PulSAR ADCANALOG DEVICES AD7689ACPZ 模数转换器, 八路, 16 bit, 250 kSPS, 单, 2.3 V, 5.5 V, QFN
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)
分类 AD转换器AD转换器AD转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 LFCSP-20 LFCSP-20 LFCSP-20
电源电压(DC) 2.30V (min) - 2.30V (min)
电路数 - 1 1
通道数 8 8 8
针脚数 20 - 20
位数 16 16 16
耗散功率 15.5 mW 15.5 mW 19.2 mW
采样率 250 ksps 250 ksps 250 ksps
分辨率(Bits) 16.0 16.0 16.0
模数转换数(ADC) 1 1 1
输入数 8 8 8
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 19.2 mW 21 mW 19.2 mW
输入通道数 8 - 8
电源电压 - - 2.3V ~ 5.5V
电源电压(Max) 5.5 V - 5.5 V
电源电压(Min) 2.3 V - 2.3 V
功耗 15.5 mW 15.5 mW -
长度 4 mm - 4.1 mm
宽度 4 mm 4 mm 4.1 mm
高度 0.83 mm - 0.95 mm
封装 LFCSP-20 LFCSP-20 LFCSP-20
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tape & Reel (TR) Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
军工级 No No No
REACH SVHC版本 2015/12/17 - 2015/12/17
