对比图

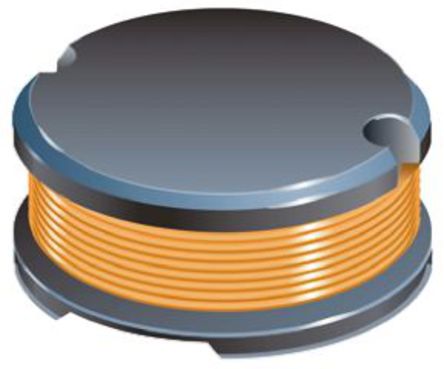

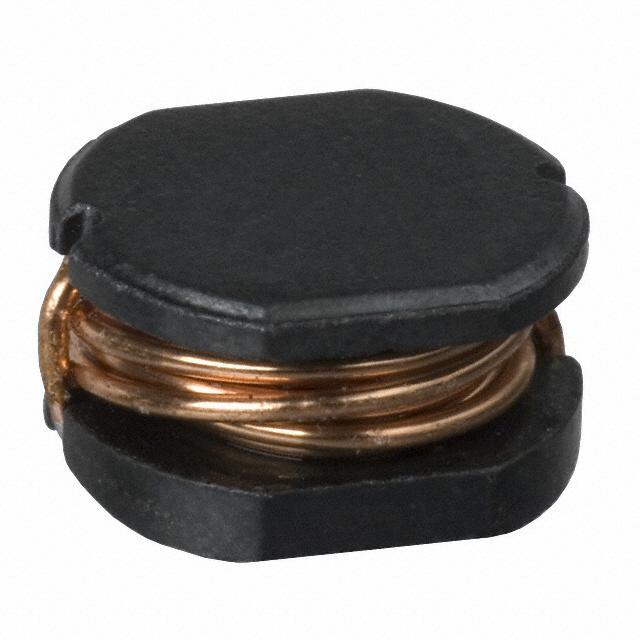

型号 PM105-680K-RC SDR1006-680KL MCSDC1006-680KU
描述 贴片功率电感 SMD Power InductorBOURNS SDR1006-680KL 表面贴装功率电感器, SDR1006系列, 68 µH, ± 10%, 非屏蔽, 0.22 ohm, 1.1 A68uH ±10% 1.1A
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Multicomp
分类 电感贴片电感贴片电感
安装方式 Surface Mount Surface Mount -
引脚数 2 2 2
封装 Non Standard 1006 -
额定电流 1.1 A 1.1 A 1.1 A
容差 ±10 % ±10 % -
电感 68 µH 68 µH 68 µH
自谐频率 7 MHz 7 MHz 7.00 MHz
Q值 15.0 15.0 15.0
电阻 220 mΩ 220 mΩ -
共振频率 9 MHz 7 MHz 1.00 kHz
电感公差 ±10 % ±10 % ±10 %
测试频率 1 kHz 1 kHz -
电阻(DC） 220 mΩ 0.22 Ω 220 mΩ
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
工作结温(Max) - 125 ℃ -
电阻(DC Max) 0.22 Ω 0.22 Ω 0.22 Ω
屏蔽 No - -
高度 5.8 mm 5.8 mm -
封装 Non Standard 1006 -
长度 10.0 mm - -
宽度 9.00 mm - -
直径 10.0 mm - -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -
产品生命周期 Active Active -
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2016/06/20 2016/06/20 -
ECCN代码 EAR99 EAR99 -
HTS代码 8504508000 8504508000 -
