对比图
型号 CW100505-3N9J CW100505-3N9J3 0402CS-3N9XJLW

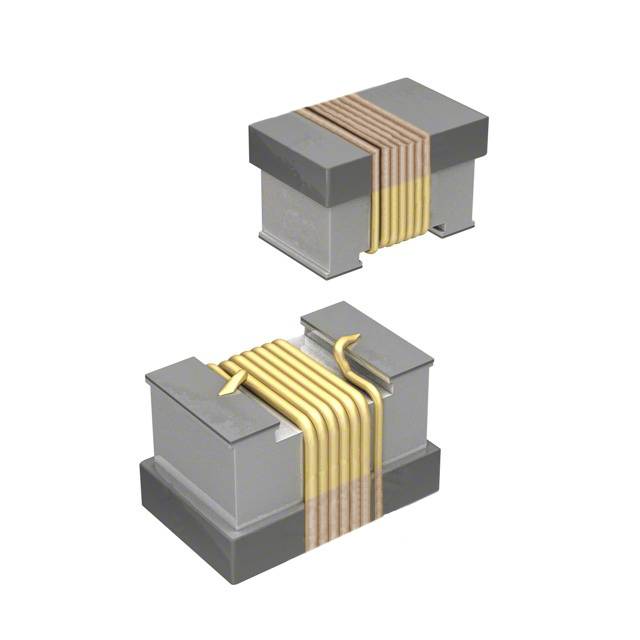

描述 BOURNS CW100505-3N9J 电感, 3.9nH, 840mA, 5%, 5.8GHZ, SMDBOURNS CW100505-3N9J3 表面贴装高频电感器, CW100505系列, 3.9 nH, ± 5%, 0402 [1005 公制], 5.8 GHz, 0.066 ohmCOILCRAFT 0402CS-3N9XJLW 表面贴装高频电感器, AEC-Q200 0402CS系列, 3.9 nH, ± 5%, 0402 [1005 公制], 6 GHz, 0.066 ohm
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Coilcraft (线艺)
分类 贴片电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 1005 1005 1005
封装 0402 0402 0402
额定电流 840 mA 840 mA 840 mA
电感 3.9 nH 3.9 nH 3.9 nH
自谐频率 5.8 GHz 5800 MHz 6.00 GHz
Q值 20.0 20.0 75.0
电感公差 ±5 % ±5 % ±5 %
测试频率 250 MHz 250 MHz -
额定电流(DC) 840 mA 840 mA 840 mA
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ 55 ℃ -
电阻(DC Max) 0.066 Ω 0.066 Ω 0.066 Ω
电阻(DC） 66 mΩ - 66 mΩ
容差 ±5 % - -
长度 1 mm 1 mm 1 mm
宽度 0.55 mm 0.55 mm 0.5 mm
高度 0.5 mm 0.5 mm -
封装(公制) 1005 1005 1005
封装 0402 0402 0402
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2016/06/20 2016/06/20 2015/06/15
工作温度 -55℃ ~ 125℃ - -
