对比图
型号 77313-101-20LF MTSW-110-07-G-D-240 10897201

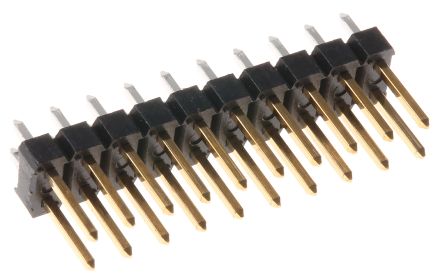

描述 AMPHENOL FCI 77313-101-20LF 板至板连接, 垂直, BergStik 77313系列, 20 触点, 针座, 2.54 mm, 焊接, 2 排Conn Unshrouded Header HDR 20POS 2.54mm Solder ST Thru-HoleMOLEX 10897201 板至板连接, C-Grid 70280系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 FCI Electronics (法马通) Samtec (申泰电子) Molex (莫仕)
分类 板对板连接器板对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - - 2.54 mm
触点数 20 20 20
极性 Male Male Male
触点电镀 Gold Gold Tin
额定电压(DC) - - 250 V
额定电流 3 A - 3.00 A
排数 2 2 2
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
方向 - - Vertical
电路数 - - 20
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 20 - 20
额定电流(Max) 3A/触头 3A/触头 -
工作温度(Max) - 125 ℃ -
工作温度(Min) - -55 ℃ -
额定电压 1.5 kV - -
长度 25.4 mm - 25.1 mm
宽度 4.83 mm - 5.08 mm
高度 8.38 mm 8.63 mm 2.29 mm
引脚间距 - - 2.54 mm
外壳颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy
材质 Thermoplastic - Copper Alloy
外壳材质 - - Thermoplastic
工作温度 -65℃ ~ 125℃ -55℃ ~ 125℃ -
颜色 Black - -
产品生命周期 Active - Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
