对比图

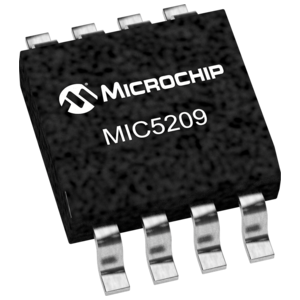

型号 MIC5209YM MIC5209YU TL5209DR
描述 MICROCHIP MIC5209YM 芯片, 稳压器, LDO, 0.5A, SMD, 5209, SOIC8MICROCHIP MIC5209YU 芯片, 稳压器, LDO, 0.5A, 0.5V-5V, TO-263-5 新TEXAS INSTRUMENTS TL5209DR. 芯片, 稳压器
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 5 8
封装 SOIC-8 TO-263-5 SOIC-8
输出接口数 1 1 1
输出电压 1.8V ~ 15V 1.8V ~ 15V 2.5V ~ 6.5V
输出电流 500 mA 500 mA 500 mA
针脚数 8 5 8
跌落电压 350 mV 350 mV 500 mV
输入电压(Max) 16 V 16 V 16 V
输入电压(Min) 2.5 V 2.5 V 2.5 V
输出电压(Max) 5 V 5 V 6.5 V
输出电压(Min) 1.25 V 2.5 V 2.5 V
输出电流(Max) 0.5 A 0.5 A 0.5 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±1 % ±1 % ±1 %
输入电压 20 V 2.5V ~ 16V 2.5V ~ 16V
输入电压(DC) - - 16.0V (max)
静态电流 - - 8 mA
输出电容类型 - - Tantalum
调节输出数 - - 1
封装 SOIC-8 TO-263-5 SOIC-8
长度 4.93 mm - 5 mm
宽度 3.94 mm - 4 mm
高度 - - 1.5 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Unknown Unknown Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/12/17 -
REACH SVHC标准 - - No SVHC
ECCN代码 EAR99 - EAR99
