对比图

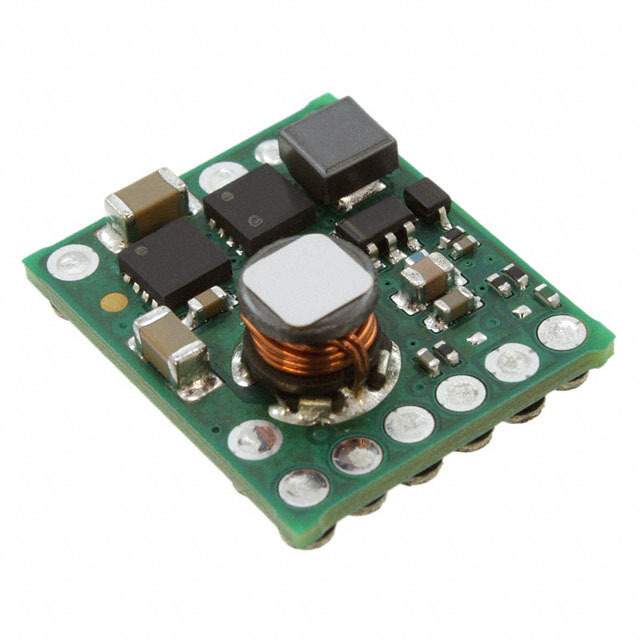

型号 PTH04T230WAS PTH04T230WAZ PTH04T230WAST
描述 6 -A ， 2.2 V至5.5 V输入，非隔离，宽输出，可调电源采用TurboTrans模块 6-A, 2.2-V to 5.5-V INPUT, NON-ISOLATED, WIDE-OUTPUT, ADJUSTABLE POWER MODULE WITH TurboTransTEXAS INSTRUMENTS PTH04T230WAZ 非隔离负载点直流/直流转换器, 可调, 表面安装DIP, 21.6 W, 690 mV, 3.6 V, 6 A6 -A ， 2.2 V至5.5 V输入，非隔离，宽输出，可调电源采用TurboTrans模块 6-A, 2.2-V to 5.5-V INPUT, NON-ISOLATED, WIDE-OUTPUT, ADJUSTABLE POWER MODULE WITH TurboTrans
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 10 10 -
封装 SMD-10 SMD-10 SMD-10
电源电压(DC) 5.00 V 5.00 V -
额定功率 22 W 22 W -
输出接口数 1 1 1
输入电压(DC) 2.20V ~ 5.50V 2.20V ~ 5.50V -
输出电压 0.69V ~ 3.6V 0.69V ~ 3.6V 0.69V ~ 3.6V
输出电流 6 A 6 A 6 A
易燃性等级 UL 94 V-0 UL 94 V-0 -
调节输出数 1 1 1
拓扑结构 Buck Buck Buck
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 2.2 V 2.2 V 2.2 V
输入电压(DC Max) 5.5 V 5.5 V -
输入电压(DC Min) 2.2 v 2.2 v -
输出电压(Max) 3.6 V 3.6 V -
输出电压(Min) 690 mV 690 mV -
输出电流(Max) 6 A 6 A 6 A
输出功率(Max) 21.6 W 21.6 W -
工作温度(Max) 85 ℃ 85 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
输入电压 2.2V ~ 5.5V 2.2V ~ 5.5V 2.2V ~ 5.5V
额定功率(Max) - - 22 W
长度 18.9 mm 18.9 mm -
宽度 15.75 mm 15.75 mm -
高度 9.09 mm 8.5 mm -
封装 SMD-10 SMD-10 SMD-10
重量 2.70 g 2.70 g -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tray Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Contains Lead
REACH SVHC版本 2015/06/15 2015/06/15 -
ECCN代码 - EAR99 -
