对比图

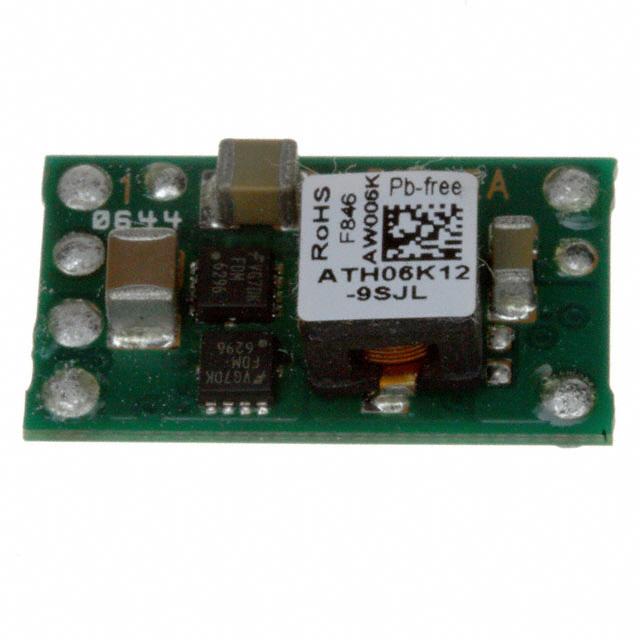

型号 ATH06K12-9SJL MPDTH12050WAS PTH12050WAD
描述 Module DC-DC 12Vin 1Out 1.2V to 5.5V 6A 33W 6Pin SMD Module Tray可调式非隔离6放大器 Adjustable Non-isolated 6-AmpTEXAS INSTRUMENTS PTH12050WAD 非隔离负载点直流/直流转换器, 可调, POLA, DIP, 33 W, 1.2 V, 5.5 V, 6 A
数据手册 ---
制造商 Artesyn Embedded Technologies (雅特生) muRata (村田) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Through Hole
引脚数 - - 6
封装 SMD-6 SMD-6 DIP-6
频率 - - 320 kHz
电源电压(DC) - 12.0 V 12.0 V
输出接口数 1 1 1
输入电压(DC) - 10.8V ~ 13.2V 10.8V ~ 13.2V
输出电压 - 3.35 V 1.2V ~ 5.5V
输出电流 - 6.00 A 6 A
调节输出数 - - 1
开关频率 - - 380 kHz
拓扑结构 - - Buck
输入电压(Max) 13.2 V 13.2 V 13.2 V
输入电压(Min) 10.8 V 10.8 V 10.8 V
输入电压(DC Max) - - 13.2 V
输入电压(DC Min) - - 10.8 v
输出电压(Max) - - 5.5 V
输出电压(Min) - - 1.2 V
输出电流(Max) 6 A 6 A 6 A
输出功率(Max) - - 33 W
工作温度(Max) - - 85 ℃
工作温度(Min) - - -40 ℃
精度 - - 2 %
电源电压 - - 12 V
电源电压(Max) - - 13.2 V
电源电压(Min) - - 10.8 V
输入电压 - - 10.8V ~ 13.2V
额定功率 33 W 33 W -
额定功率(Max) 33 W - -
长度 - 22.1 mm 22.1 mm
宽度 - 12.6 mm 12.57 mm
高度 - 9.09 mm 8.5 mm
封装 SMD-6 SMD-6 DIP-6
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Unknown Obsolete Active
包装方式 Tray Tape & Reel (TR) Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - - 2015/06/15
