对比图

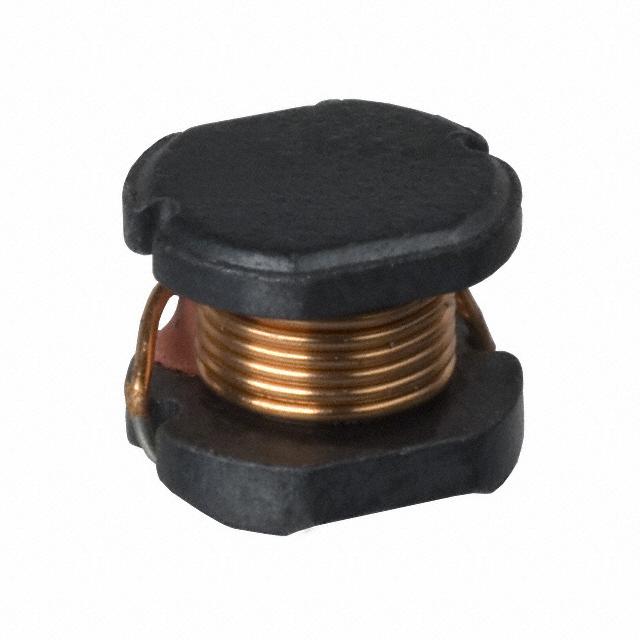

型号 PM54-270M SDR0604-270YL PM54-270M-RC
描述 27uH ±20% 970mABOURNS SDR0604-270YL 表面贴装功率电感器, SDR0604系列, 27 µH, ± 15%, 非屏蔽, 0.22 ohm, 1 A27uH ±20% 1A
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装 0.228" L x 0.205" W x 0.177" H (5.80mm x 5.20mm x 4.50mm) 5.8mm x 5.8mm x 4.8mm 0.228" L x 0.228" W x 0.189" H (5.80mm x 5.80mm x 4.80mm)
额定电流 970 mA 1 A 970 mA
电感 27 µH 27 µH 27 µH
自谐频率 17 MHz 14 MHz 17 MHz
Q值 - 28.0 28.0
屏蔽 No - No
电感公差 ±20 % ±15 % ±20 %
电阻(DC） 200 mΩ 0.22 Ω ≤220.0 mΩ
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
电阻(DC Max) 200 mΩ 0.22 Ω 200 mΩ
容差 ±20 % ±15 % -
测试频率 2.52 MHz 1 kHz -
长度 5.80 mm - 5.80 mm
宽度 5.20 mm - 5.20 mm
高度 4.8 mm 4.8 mm 4.8 mm
直径 5.80 mm - 5.80 mm
封装 0.228" L x 0.205" W x 0.177" H (5.80mm x 5.20mm x 4.50mm) 5.8mm x 5.8mm x 4.8mm 0.228" L x 0.228" W x 0.189" H (5.80mm x 5.80mm x 4.80mm)
工作温度 -30℃ ~ 100℃ -40℃ ~ 125℃ -30℃ ~ 100℃
产品生命周期 Obsolete Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2016/06/20 -
ECCN代码 - EAR99 -
HTS代码 - 8504508000 -
