对比图

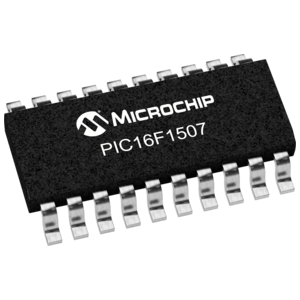

型号 PIC16LF1507-E/SO PIC16LF1507-E/P PIC16LF1507T-I/SS
描述 PIC16F1507 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F1507 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 5 MIP、3.5 千字节的程序存储器，数据存储器为 128 字节 RAM。 板载可配置振荡器，精确度为 ±1%。### 微控制器功能最大 20 MHz CPU 速度 49 个指令 16 级硬件堆栈 16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 32 kHz 18 个输入/输出引脚 通电重置 (POR) 通电计时器 (PWRT) 可编程低功率掉电重置 (LPBOR) 延长监控计时器 (WDT) 在线串行编程 (ICSP) 在线调试 (ICD) ### 外设12 通道 10 位模拟到数字转换器 (ADC) 电压参考 两个 8 位计时器 一个 16 位计时器 四个 10 位 PWM 模块 两个可配置逻辑单元 (CLC) 模块 数字控制振荡器 (NCO) 互补波形发生器 (CWG) ### PIC16 微控制器MICROCHIP PIC16LF1507-E/P 微控制器, 8位, PIC16LF150x, 20 MHz, 3.5 KB, 128 Byte, 20 引脚, DIPPIC 20MHz 闪存：2K@x14bit
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Through Hole Surface Mount
引脚数 20 20 20
封装 SOIC-20 PDIP-20 SSOP-20
RAM大小 128 B 128 B 128 x 8
模数转换数(ADC) 1 1 1
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 1.8V ~ 3.6V 1.8V ~ 3.6V 1.8V ~ 3.6V
电源电压(Max) 3.6 V 3.6 V 3.6 V
电源电压(Min) 1.8 V 1.8 V 2.5 V
频率 - 20 MHz -
电源电压(DC) 1.80V (min) 1.80V (min) -
工作电压 1.8V ~ 3.6V 1.8V ~ 3.6V -
针脚数 - 20 -
时钟频率 20.0 MHz 20.0 MHz -
位数 8 8 -
FLASH内存容量 3.5 KB 3.5 KB -
输入/输出数 - 18 Input -
封装 SOIC-20 PDIP-20 SSOP-20
长度 12.8 mm 26.924 mm -
宽度 7.5 mm 6.35 mm -
高度 2.35 mm 3.3 mm -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 - - EAR99
