对比图
型号 S7B-ZR-SM3A-TF S7B-ZR-SM4A-TF(LF)(SN)

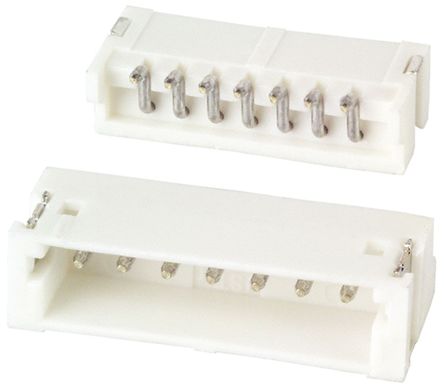

描述 Conn Header Zh Side 7POS 1.5mmJST (JAPAN SOLDERLESS TERMINALS) S7B-ZR-SM4A-TF(LF)(SN) 线至板连接器, ZH系列, 7 触点, 针座, 1.5 mm, 表面安装 , 1 排
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 插头插座线对板连接器
安装方式 Surface Mount Surface Mount
封装 - SMD,P=1.5mm
引脚间距 1.50 mm 1.50 mm
触点数 7 7
极性 Male Male
触点电镀 Tin Lead Tin
额定电流 1 A 1 A
绝缘电阻 - 500 MΩ
排数 1 1
针脚数 7 7
额定电流(Max) - 1 A
工作温度(Max) - 85 ℃
工作温度(Min) - -25 ℃
额定电压 50 V 50 V
接触电阻(Max) - 30 mΩ
长度 13.5 mm 13.5 mm
宽度 6.00 mm 6 mm
高度 3.70 mm 3.7 mm
封装 - SMD,P=1.5mm
引脚间距 1.50 mm 1.50 mm
外壳颜色 Natural Ivory
颜色 Natural Natural
触点材质 Brass Brass
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon
产品生命周期 Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - 2015/12/17
