对比图
型号 LT3758EDD#TRPBF LT3758EDD#PBF LT3758IDD#TRPBF
描述 DC-DC Cntrlr Single-OUT Flyback 1000kHz Automotive 10Pin DFN EP T/RLINEAR TECHNOLOGY LT3758EDD#PBF 直流/直流控制器, 5.5V至100V, 1路输出, 升压, 反激, 反相, SEPIC, 1MHz, DFN-10DC-DC Cntrlr Single-OUT Flyback 1000kHz Automotive 10Pin DFN EP T/R
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)
分类 稳压芯片DC/DC转换器稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 10 10 10

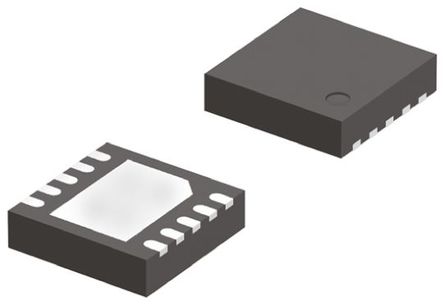

封装 WFDFN-10 DFN-10 WFDFN-10
电源电压(DC) - 5.50V (min) -
输出接口数 1 1 1
输出电压 - ≤100 V -
输出电流 - 1.2 A -
针脚数 - 10 -
静态电流 - 1.75 mA -
开关频率 100kHz ~ 1MHz 1 MHz 100kHz ~ 1MHz
输入电压(Max) 100 V 100 V 100 V
输入电压(Min) 5.5 V 5.5 V 5.5 V
输出电压(Max) - 12 V -
输出电流(Max) - 1.2 A -
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 - 5.5V ~ 100V -
电源电压(Max) - 100 V -
电源电压(Min) - 5.5 V -
输入电压 - 5.5V ~ 100V -
长度 - 3 mm -
宽度 - 3 mm -
高度 0.75 mm 0.7 mm 0.75 mm
封装 WFDFN-10 DFN-10 WFDFN-10
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active Unknown
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
