对比图

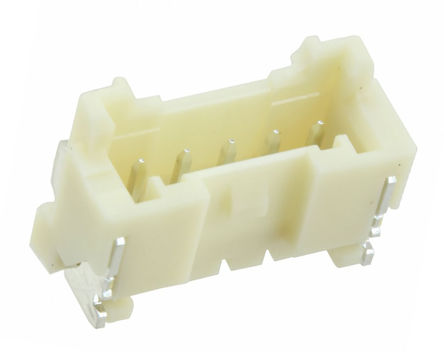

型号 2-292173-5 SM05B-PASS-TB(LF)(SN) 502352-0500
描述 AMP FROM TE CONNECTIVITY 2-292173-5 板至板连接, 直角, CT系列, 5 触点, 插头, 1 排JST (JAPAN SOLDERLESS TERMINALS) SM05B-PASS-TB(LF)(SN) 线至板连接器, PA系列, 5 触点, 针座, 2 mm, 表面安装 , 1 排MOLEX 502352-0500 线至板连接器, DuraClik 502352系列, 5 触点, 针座, 2 mm, 表面安装 , 1 排
数据手册 ---
制造商 TE Connectivity (泰科) JST (日本压着端子) Molex (莫仕)
分类 板对板连接器线对板连接器线对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - SMD P=2mm
触点数 5 5 5
极性 Male Male Male
触点电镀 Tin Tin Tin
额定电流 4 A 3 A -
排数 1 1 1
方向 Right Angle - Right Angle
易燃性等级 UL 94 V-0 - -
针脚数 5 - 5
额定电流(Max) 2A/触头 3 A 3A/触头
额定电压 125 VAC 250VAC, 250VDC -
接触电阻(Max) 20 mΩ 20 mΩ -
绝缘电阻 - 1000 MΩ -
工作温度(Max) - 85 ℃ -
工作温度(Min) - -25 ℃ -
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
电路数 - - 5
额定电压(Max) - - 125 V
高度 5.8 mm 5.7 mm -
封装 - SMD P=2mm
外壳颜色 Black - -
颜色 Black - -
触点材质 Brass Copper Copper
工作温度 -30℃ ~ 105℃ - -40℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/06/16 2015/12/17 -
ECCN代码 EAR99 - -
HTS代码 8536698000 - -
