对比图
型号 IRF3805S-7P IRF3805STRL-7PP AUIRF3805S-7P
描述 D2PAK N-CH 55V 240A晶体管, MOSFET, N沟道, 240 A, 55 V, 0.002 ohm, 10 V, 4 VINFINEON AUIRF3805S-7P 晶体管, MOSFET, N沟道, 240 A, 55 V, 0.002 ohm, 10 V, 2 V
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 7 7 7

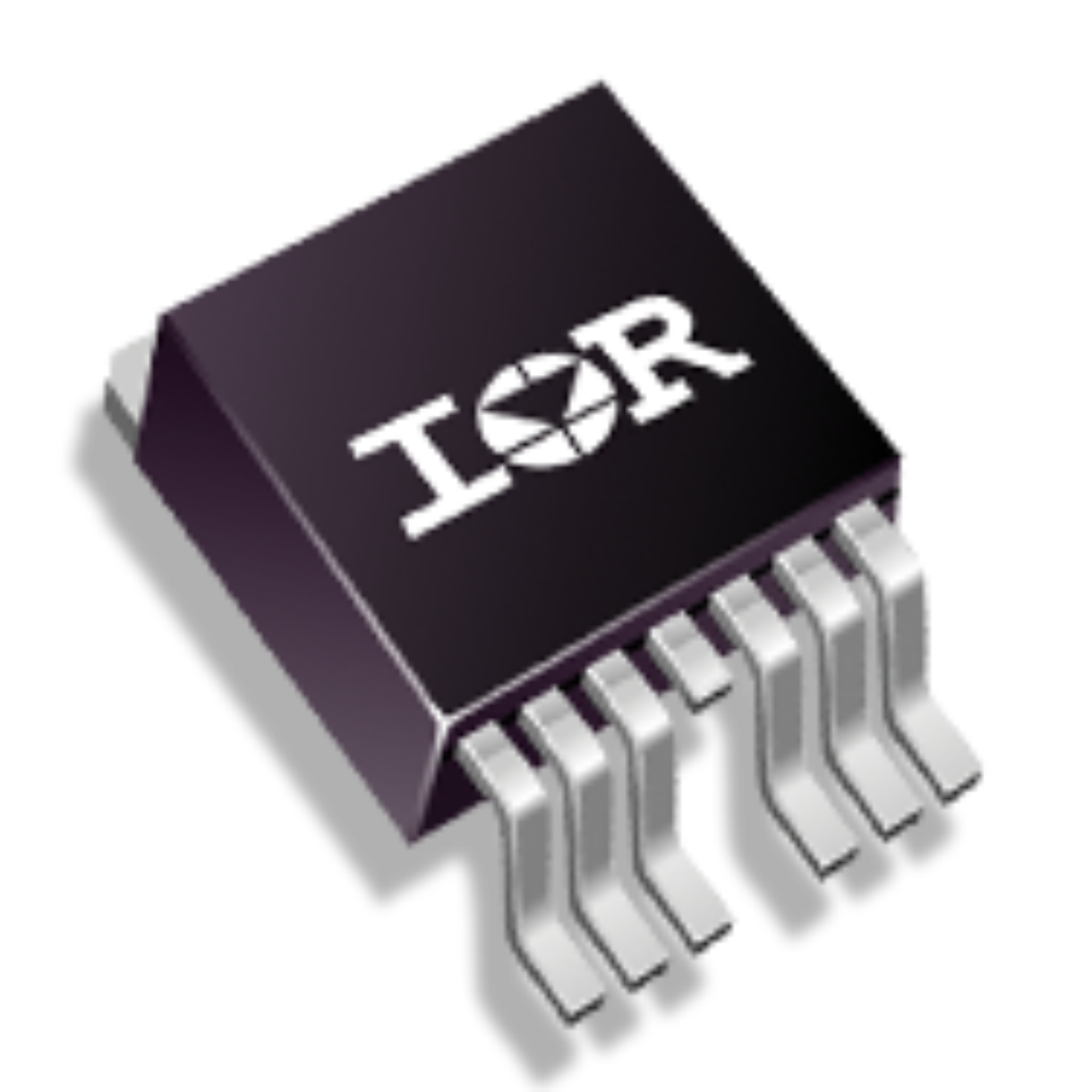

封装 TO-263-7 TO-263-7 TO-263-7
额定功率 - 300 W 300 W
通道数 - - 1
针脚数 - 7 7
漏源极电阻 2.00 mΩ 0.002 Ω 0.002 Ω
极性 N-CH N-Channel N-CH
耗散功率 - 300 W 300 W
阈值电压 - 4 V 2 V
漏源极电压(Vds) 55.0 V 55 V 55 V
连续漏极电流(Ids) 160 A 240A 240A
上升时间 130 ns 130 ns 130 ns
输入电容(Ciss) 7820pF @25V(Vds) 7820pF @25V(Vds) 7820pF @25V(Vds)
下降时间 52 ns 52 ns 52 ns
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 300000 mW 300W (Tc) 300W (Tc)
额定电压(DC) 55.0 V - -
额定电流 160 A - -
正向电压 1.30 V - -
产品系列 IRF3805S-7P - -
漏源击穿电压 55.0V (min) - -
长度 - - 10.35 mm
宽度 - - 10.05 mm
高度 - - 4.55 mm
封装 TO-263-7 TO-263-7 TO-263-7
材质 Silicon Silicon Silicon
工作温度 - -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 Obsolete Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 - EAR99 -
