对比图

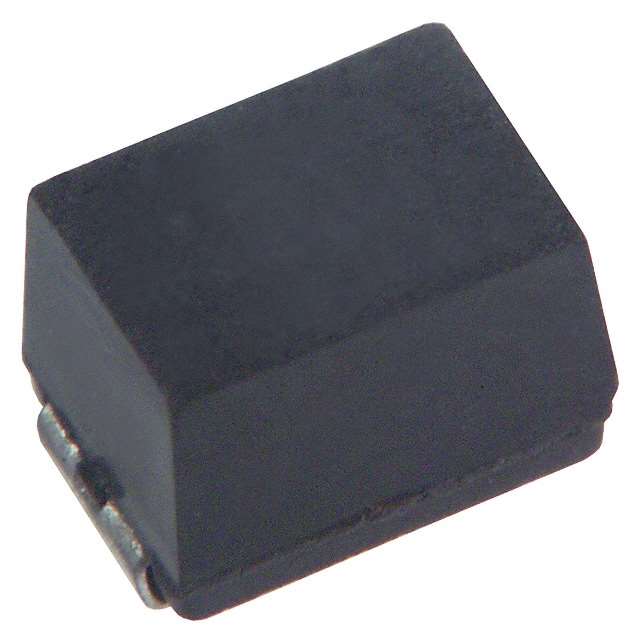

型号 ELJ-FB121JF NL453232T-121J-PF IMC1812BN121J
描述 Inductor General Purpose Chip Molded Wirewound 120uH 5% 100kHz 40Q-Factor Ferrite 100mA 10Ω DCR 1812 T/RTDK NL453232T-121J-PF 表面贴装高频电感器, NL系列, 120 µH, ± 5%, 1812 [4532 公制], 6 MHz, 8 ohm固定电感器 IMC-1812 120 5% B13
数据手册 ---
制造商 Panasonic (松下) TDK (东电化) Vishay Dale (威世达勒)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 4532 4832 4832
封装 1812 1812 1812
额定电流 100 mA 110 mA 110 mA
容差 ±5 % ±5 % ±5 %
电感 120 µH 120 µH -
自谐频率 6.1 MHz 6 MHz 6 MHz
Q值 - 40.0 -
产品系列 - NL -
电感公差 - ±5 % -
测试频率 100 kHz 796 kHz 790 kHz
电阻(DC） ≤10 Ω ≤8 Ω ≤8 Ω
额定电流(DC) - 110 mA -
工作温度(Max) 85 ℃ 85 ℃ -
工作温度(Min) -20 ℃ -40 ℃ -
精度 - ±5 % -
电阻(DC Max) 10 Ω 8 Ω 15 mΩ
屏蔽 No - -
长度 4.5 mm 4.5 mm 4.5 mm
宽度 3.2 mm 3.2 mm 3.2 mm
高度 3.4 mm 3.4 mm -
封装(公制) 4532 4832 4832
封装 1812 1812 1812
重量 - 0.18 g -
工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -55℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Bulk
最小包装 - 500 -
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
