对比图
型号 ZCAT1730-0730A-BK ZCAT1736-0630E ZCAT1730-0730A

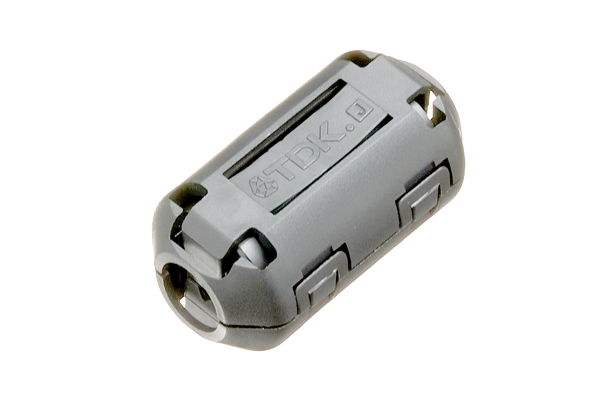

描述 TDK ZCAT1730-0730A-BK 铁氧体磁芯, 分体式, 4-7MM, 50ΩFERRITE CORE, 36.7X6MM CABLE DIA; Typ Impedance @ 100MHz: 50Ω; Series: ZCAT; Case Style: 1736; External Diameter: 1...TDK ZCAT1730-0730A 磁心, 30MM X 7MM最大电缆直径
数据手册 ---
制造商 TDK (东电化) TDK (东电化) TDK (东电化)
分类 铁氧体铁氧体
安装方式 Surface Mount - Surface Mount
封装 16.50mm O.D. x 7.00mm I.D. x 30.00mm L Hinged Core 16.50mm O.D. x 7.00mm I.D. x 30.00mm L
屏蔽 No - No
测试频率 - - 50 MHz
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
长度 30.00 mm - 30.00 mm
宽度 15 mm - 15 mm
高度 16.5 mm - 16.5 mm
直径 16.5 mm - 16.5 mm
封装 16.50mm O.D. x 7.00mm I.D. x 30.00mm L Hinged Core 16.50mm O.D. x 7.00mm I.D. x 30.00mm L
内径尺寸 7.1 mm - 7.00 mm
颜色 Black - Gray
外壳材质 Plastic - Plastic
工作温度 -40℃ ~ 85℃ - -
产品生命周期 Active - Active
包装方式 Box Box Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
ECCN代码 EAR99 - EAR99
HTS代码 8532240020 - 8504909530
