对比图

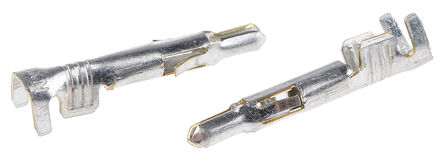

型号 350547-1 350547-2 02-08-2004
描述 Mate-N-Lok 触点，用于密封连接器用于安装 Mate-N-Lock 系列公和母连接器封装，可替代标准触点插入式触点分为 两种类型：一是固定类型，与 2 至 4 路封装一起使用；二是分离类型，建议与 6 到 15 路封装一起使用，以减少连接器插入力 无孔引脚用来阻止孔包含触点 单独提供用于 Mate-N-Lok 密封连接器的工具，参见库存号366-2055 ### TE Connectivity 通用 MATE-N-LOK™ 系列完全极化插头/插座耦合 外壳正向锁闭 引脚和插座触点可混和在同一外壳中 可安全处理匹配和非匹配的连接器 支持广泛的导线和导线尺寸 提供高品质棘齿驱动的舒适把手压接工具 6.35 毫米（0.25 英寸）节距 要转换成 IP 防溅等级，定购密封附件，一般请见库存号 366-1901通用电源耦合和电源到板连接器可靠、耐用，适合多种工业应用。 建议的面板厚度为 0.76 至 2.28 最大额定电流 (A)： | ---|--- 悬空插头/插座 | 15 印刷电路板插头 | 12 额定电压 (Vac/dc) | 600 介电耐压 (kV) | 5 电路间 (kV) | 10 绝缘电阻 (MΩ) | 1000 最大触点电阻 (mΩ) | 3.5 温度范围 (°C) | -55 → +105 接合次数 | 50 绝缘材料 UL94V-2 | 天然聚酰胺 绝缘材料 UL94V-0 | 白色不透明尼龙 6.6 触点材料 | 铜，镀锡 触点材料（垂直插头） | 磷青铜，镀锡Mate-N-Lok 触点，用于密封连接器用于安装 Mate-N-Lock 系列公和母连接器封装，可替代标准触点插入式触点分为 两种类型：一是固定类型，与 2 至 4 路封装一起使用；二是分离类型，建议与 6 到 15 路封装一起使用，以减少连接器插入力 无孔引脚用来阻止孔包含触点 单独提供用于 Mate-N-Lok 密封连接器的工具，参见库存号366-2055 ### TE Connectivity 通用 MATE-N-LOK™ 系列完全极化插头/插座耦合 外壳正向锁闭 引脚和插座触点可混和在同一外壳中 可安全处理匹配和非匹配的连接器 支持广泛的导线和导线尺寸 提供高品质棘齿驱动的舒适把手压接工具 6.35 毫米（0.25 英寸）节距 要转换成 IP 防溅等级，定购密封附件，一般请见库存号 366-1901通用电源耦合和电源到板连接器可靠、耐用，适合多种工业应用。 建议的面板厚度为 0.76 至 2.28 最大额定电流 (A)： | ---|--- 悬空插头/插座 | 15 印刷电路板插头 | 12 额定电压 (Vac/dc) | 600 介电耐压 (kV) | 5 电路间 (kV) | 10 绝缘电阻 (MΩ) | 1000 最大触点电阻 (mΩ) | 3.5 温度范围 (°C) | -55 → +105 接合次数 | 50 绝缘材料 UL94V-2 | 天然聚酰胺 绝缘材料 UL94V-0 | 白色不透明尼龙 6.6 触点材料 | 铜，镀锡 触点材料（垂直插头） | 磷青铜，镀锡MOLEX 02-08-2004 金属触芯, 公, 20-14AWG, 压接
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) Molex (莫仕)
分类 压接触点及配件连接器配件插头、插座
安装方式 Through Hole Through Hole -
封装 - - -
触点数 1 1 -
极性 Male Male Male
线规 14AWG ~ 20AWG 14AWG ~ 20AWG 20.0 AWG
触点电镀 Tin Gold Tin
额定电压(DC) 600 V - -
额定电压(AC) 600 V - -
额定电流 19 A 19 A -
额定电流(Max) 19 A 19 A 13.5 A
工作温度(Max) 125 ℃ 125 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(Max) 600 VAC 600 VAC -
额定电压 600 VAC 600 VAC -
接触电阻(Max) - - 3.5 mΩ
长度 20.44 mm - 20.1 mm
宽度 4.31 mm - 4.45 mm
封装 - - -
高度 - - 4.65 mm
直径 - - 21.3 mm
触点材质 Brass Brass Brass
材质 Brass - Brass
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Bulk Bag Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant Compliant Compliant
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2016/06/20
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536904000 8538908140;8538908040 8536904000
