对比图

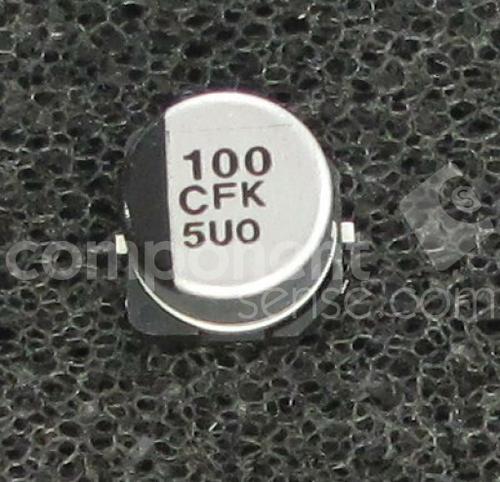

型号 EEVFK1C101P UUD1C101MCL1GS UWD1C101MCL1GS
描述 铝ELEECTROLYTIC电容/ FK ALUMINUM ELEECTROLYTIC CAPACITORS/FKNICHICON UUD1C101MCL1GS 铝电解电容, 表面贴装, UD系列, 100 µF, 16 V, Radial Can - SMD, 6.3 mmWD 系列，105°CNichicon 的 WD 系列是低阻抗、片式铝电解电容器。 WD 片式电容器设计用于高密度印刷电路板 (PCB)，并可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WD 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。 ### 特点适合高密度安装 推荐 +260° 峰值回流，持续 5 秒，+230°C 时超过 60 秒两次（φ10 x 10: 1 时间） 芯片型 抗溶剂特性 低阻抗 表面安装 无导线 工作温度范围 | -55 至 +105°C ---|--- 电容容差 | ±20%（120 Hz，20°C） 泄漏电流 (μA) | 最大 0.01 CV 或 3（取较大值）（二分法） 耐用 | 105°C、5000 小时（Ø 6.3 或以下：2000 小时）
数据手册 ---
制造商 Panasonic (松下) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 - SMD SMD
引脚数 - 2 -
额定电压(DC) - 16 V 16 V
电容 100000000 pF 100 µF 100 µF
等效串联电阻(ESR) - 0.44 Ω 0.44 Ω
容差 - ±20 % ±20 %
产品系列 - UUD UWD
纹波电流 240 mA 230 mA 230 mA
纹波电流(高频) - 115mA @120Hz 115mA @120Hz
纹波电流(低频) - 230mA @100kHz 230mA @100kHz
工作温度(Max) - 105 ℃ 105 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压 - 16 V 16 V
高度 5.8 mm 5.8 mm 5.8 mm
直径 - 6.30 mm Φ6.3mm
封装 - SMD SMD
长度 - 5.8 mm -
宽度 - 6.6 mm -
工作温度 - -55℃ ~ 105℃ -55℃ ~ 105℃
介质材料 - Aluminum Electrolytic -
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
最小包装 - 1000 1000
寿命（小时） 2000 h 2000 h 2000 h
RoHS标准 Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
