对比图

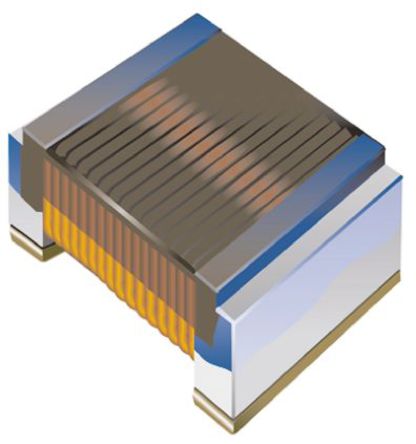

型号 CW100505-47NJ CW100505-47NJ3
描述 Bourns 0402 CW100505 系列线绕电感器（卷）CW100505 系列 Q 陶瓷芯片电感器带陶瓷芯，可提供稳定的电气特性和高自谐振频率。 0402 格式 CW100505 系列电感器具有平顶表面，用于自动化装配。 CW100505 的应用包括：射频模块；手机；GPS 接收器；无线 PDA、LAN；CATV 过滤器、调谐器；电缆调制解调器、机顶盒### 表面安装 0402 电感器（扼流圈）BOURNS CW100505-47NJ3. 电感, 47nH, 210mA, 5%, 2.1GHZ, SMD
数据手册 --
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 贴片电感电感
安装方式 Surface Mount Surface Mount
封装(公制) 1005 1005
封装 0402 0402
额定电流 210 mA 210 mA
容差 ±5 % -
电感 47 nH 47 nH
自谐频率 2.1 GHz 2100 MHz
Q值 26.0 26.0
电感公差 ±5 % ±5 %
测试频率 200 MHz 250 MHz
电阻(DC） 830 mΩ -
额定电流(DC) 210 mA 210 mA
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -55 ℃ 55 ℃
电阻(DC Max) 0.83 Ω 0.83 Ω
长度 1 mm 1 mm
宽度 0.5 mm 0.55 mm
高度 0.5 mm 0.5 mm
封装(公制) 1005 1005
封装 0402 0402
工作温度 -55℃ ~ 125℃ -
产品生命周期 Active Obsolete
包装方式 Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC版本 2016/06/20 2016/06/20
REACH SVHC标准 - No SVHC
