对比图

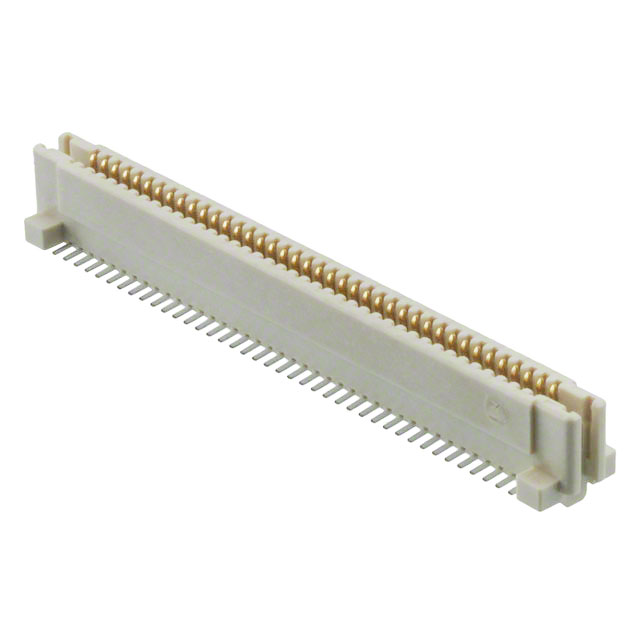

描述 1.00毫米（ .039 “ ）间距插座，双排表面贴装，垂直叠加， 8.00,10.00和18.00毫米（ 0.315 ， 0.354 ， 0.394和0.709 ” ）堆叠高度， 80 CircuitsLead自由， 1.00mm (.039") Pitch Receptacle, Dual Row Surface Mount, Vertical Stacking, 8.00,10.00, and 18.00mm (.315, .354, .394 and .709") Stacking Heights, 80 CircuitsLead-free,CONN RECEPT 80POS 1MM VERT SMD
数据手册 --
制造商 Molex (莫仕) Molex (莫仕)
分类 连接器外壳板对板连接器
安装方式 Surface Mount Surface Mount
引脚间距 - 1.00 mm
触点数 80 80
触点电镀 - Gold
排数 2 2
灼热丝测试标准 - Non-Compliant
无卤素状态 - Low Halogen
方向 - Vertical
电路数 - 80
易燃性等级 - UL 94 V-0
针脚数 80 80
额定电流(Max) 0.5A/触头 -
工作温度(Max) 85 ℃ -
工作温度(Min) -55 ℃ -
额定电压(Max) 100 V -
接触电阻(Max) 70 mΩ -
长度 - 45.9 mm
宽度 - 6.00 mm
高度 5.7 mm 5.70 mm
引脚间距 - 1.00 mm
外壳颜色 Natural White
触点材质 Phosphor Bronze Phosphor Bronze
外壳材质 - Plastic
工作温度 -55℃ ~ 85℃ -
产品生命周期 Unknown Obsolete
包装方式 Tube Tube
RoHS标准 RoHS Compliant Non-Compliant
含铅标准 Lead Free Contains Lead
REACH SVHC标准 - No SVHC
