对比图
型号 STPS12045TV STPS16045TV DSS2X61-0045A

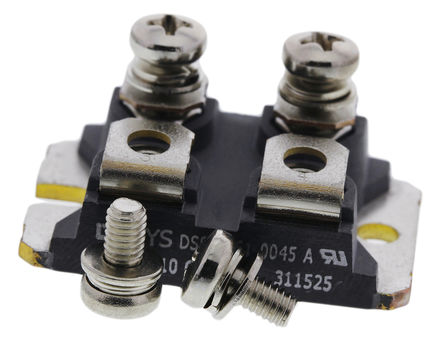

描述 STMICROELECTRONICS STPS12045TV 二极管模块, 45 V, 120 A, 670 mV, 双路隔离, STPS1 SeriesSTMICROELECTRONICS STPS16045TV 二极管模块, 45 V, 160 A, 900 mV, 双路隔离, STPS1 SeriesIXYS SEMICONDUCTOR DSS2X61-0045A 二极管模块, 45 V, 60 A, 660 mV, 双路隔离, DSS2X Series
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) IXYS Semiconductor
分类 肖特基二极管肖特基二极管肖特基二极管
安装方式 Screw Screw Screw
引脚数 4 4 4
封装 ISOTOP ISOTOP SOT-227-4
额定电压(DC) 45.0 V 45.0 V 45.0 V
额定电流 120 A 160 A -
正向电压 670mV @60A 690mV @80A 740mV @60A
热阻 1 ℃/W - -
正向电流 120 A 160 A 60 A
最大正向浪涌电流（Ifsm） 900 A 900 A 800 A
正向电压(Max) 670 mV 900 mV 660 mV
正向电流(Max) 120 A 80 A 120 A
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -40 ℃
工作结温 150℃ (Max) 150℃ (Max) -
工作结温(Max) 150 ℃ - -
耗散功率(Max) - - 150000 mW
长度 38.2 mm 38.2 mm 38.2 mm
宽度 25.5 mm 25.5 mm 25.07 mm
高度 9.1 mm 9.1 mm 9.6 mm
封装 ISOTOP ISOTOP SOT-227-4
工作温度 -55℃ ~ 150℃ - -
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
