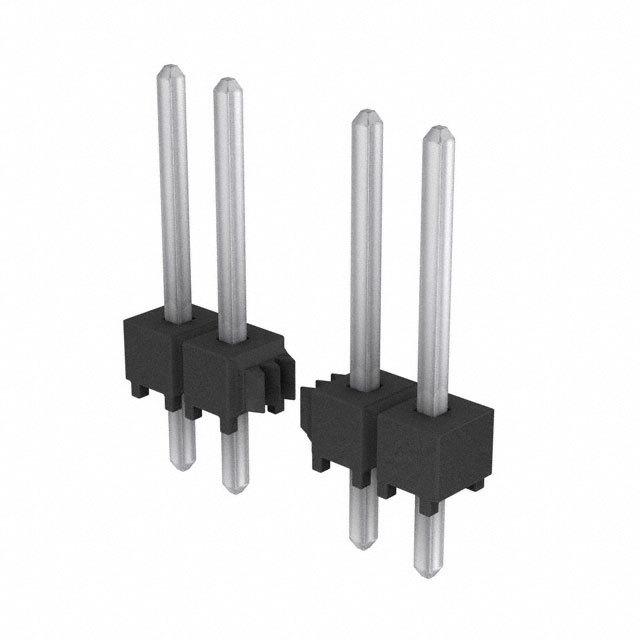

TSW-105-07-T-S-002和TSW-105-14-T-S

对比图

型号 TSW-105-07-T-S-002 TSW-105-14-T-S 69190-105HLF

描述 2.54mm 方针SAMTEC TSW-105-14-T-S Board-To-Board Connector, 2.54mm, 5Contacts, Header, TSW Series, Through Hole, 1RowsConn Unshrouded Header HDR 5POS 2.54mm Solder ST Thru-Hole Bag

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) FCI Electronics (法马通)

分类 板对板连接器板对板连接器插头插座

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 2.54 mm 2.54 mm -

触点数 5 5 5

极性 Male Male Male

触点电镀 Tin Tin -

排数 1 1 1

额定电流(Max) 6.3A/触头 6.3A/触头 3A/触头

工作温度(Max) 105 ℃ 105 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

额定电压(Max) 550 VAC 550 VAC -

额定电流 - - 3 A

绝缘电阻 - - 5000 MΩ

针脚数 - 5 5

额定电压 - - 1.5 kV

高度 8.38 mm 10.67 mm 8.38 mm

封装 - - -

引脚间距 2.54 mm 2.54 mm -

长度 - 12.7 mm -

宽度 - 2.54 mm -

外壳颜色 Black Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -

颜色 - Black -

外壳材质 - Plastic -

产品生命周期 Active Active Active

包装方式 Bulk Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 - EAR99 -
