TSW-114-14-T-S和TSW-114-23-T-S

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 TSW-114-14-T-S TSW-114-23-T-S 22-28-4155

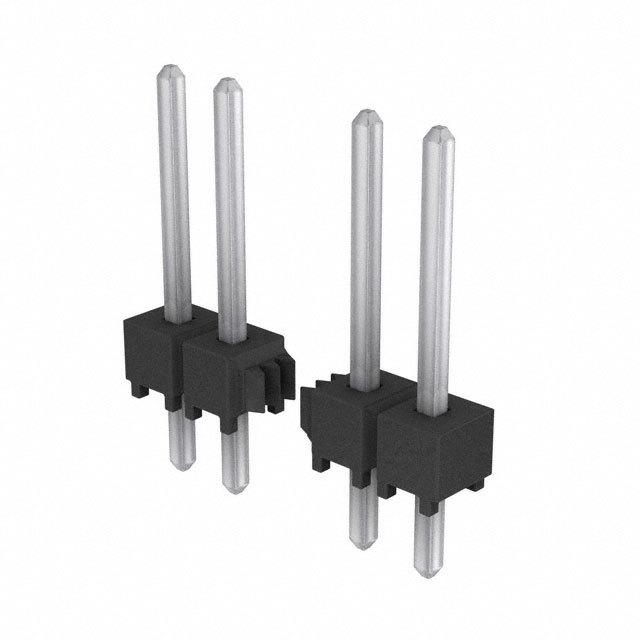

描述 SAMTEC TSW-114-14-T-S Board-To-Board Connector, 2.54mm, 14Contacts, Header, TSW Series, Through Hole, 1RowsSAMTEC TSW-114-23-T-S Board-To-Board Connector, 2.54mm, 14Contacts, Header, TSW Series, Through Hole, 1Rows2.54毫米( .100 )间距KK®头,分离式,立式, 15电路, 0.38μm ( 15μ ),金(Au )选择性镀层,配合针脚长度7.49毫米( 0.295 ) 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 15 Circuits, 0.38μm (15μ) Gold (Au) Selective Plating, Mating Pin Length 7.49mm (.295)

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Molex (莫仕)

分类 板对板连接器板对板连接器插头插座

基础参数对比

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 14 14 15

极性 Male Male Male

触点电镀 Tin Tin Gold

额定电流 - - 4.00 A

排数 1 1 1

灼热丝测试标准 - - Non-Compliant

无卤素状态 - - Not Low Halogen

方向 - - Vertical

电路数 - - 15

针脚数 14 14 15

拔插次数 - - 100

额定电流(Max) 6.3A/触头 - 4A/触头

工作温度(Max) 105 ℃ - 80 ℃

工作温度(Min) -55 ℃ - -40 ℃

额定电压(Max) 550 VAC - 500 V

接触电阻(Max) - - 20 mΩ

长度 35.6 mm 35.6 mm 38.1 mm

宽度 2.54 mm 2.54 mm 2.49 mm

高度 10.67 mm 2.54 mm 9.78 mm

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

触点材质 Phosphor Bronze Phosphor Bronze Brass

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -40℃ ~ 80℃

外壳材质 Plastic Plastic Nylon

颜色 Black Black -

产品生命周期 Active Active Active

包装方式 Bag Bulk Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -

ECCN代码 - - EAR99

HTS代码 - - 8536694040
