对比图

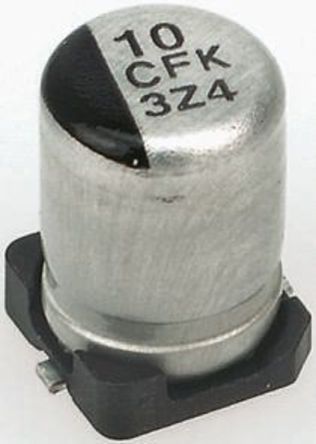

型号 EXV336M010A9DAA UWG1A330MCL1GB EEEFK1A330AR
描述 KEMET EXV336M010A9DAA 铝电解电容, 表面贴装, EXV系列, 33 µF, 10 V, Radial Can - SMD, 5 mm33uF ±20% 10V 95mA(100kHz)95mA Φ5mmFK 高温回流系列Panasonic FK 系列型 V 电解电容器在 +105°C 条件下耐受性可达 5000小时。 这些电解质电容器能够耐受高回流温度。符合 AEC-Q200 规格（可能略有偏差） 结构小型 低等效串联电阻 高可靠性 高波纹电流 低阻抗 长寿命 表面安装 ### 应用Panasonic FK 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于工业基础设施中的电动机驱动器、反相器、测量仪器、电源、HEMS、BEMS 和 FEM。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 FK 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括 OA 设备、照明、医疗设备、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。 电容容差 (%) | 20 ---|--- 温度范围 (°C) | -55 至 +105 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 105°C 时的寿命时间 | 2000 小时（≤10mm 直径），5000 小时（≥12.5mm 直径） 回流条件 | 高于 200°C 时为 60 秒（在 250°C 峰值时最长为 5 秒） 尺寸 (mm) --- 尺寸代码 | D | L | A、B | H 最大值 | I | W | P | K H13 | 12.5 | 13.5 | 13.5 | 15.0 | 4.7 | 0.90 ± 0.3 | 4.4 | 0.70 ± 0.3 J16 | 16.0 | 16.5 | 17.0 | 19.0 | 5.5 | 1.20 ± 0.3 | 6.7 | 0.70 ± 0.3 K16 | 18.0 | 16.5 | 19.0 | 21.0 | 6.7 | 1.20 ± 0.3 | 6.7 | 0.70 ± 0.3 ### 表面安装 105°C 系列
数据手册 ---
制造商 KEMET Corporation (基美) Nichicon (尼吉康) Panasonic (松下)
分类 铝电解电容铝电解电容电容
安装方式 - Surface Mount Surface Mount
封装 SMD SMD SMD
引脚数 - - 2
额定电压(DC) 10.0 V 10 V 10.0 V
电容 33 µF 33 µF 33 µF
等效串联电阻(ESR) - 1.8 Ω -
容差 ±20 % ±20 % ±20 %
产品系列 EXV UWG -
纹波电流 160 mA 95 mA 160 mA
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ 55 ℃ -40 ℃
额定电压 10 V 10 V 10 V
精度 - - ±20 %
长度 5.4 mm 5.4 mm -
高度 5.4 mm 5.4 mm 5.8 mm
直径 5.00 mm Φ5mm 5.00 mm
封装 SMD SMD SMD
脚长度 - - 2.20 mm
宽度 0.65 mm - -
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
介质材料 - - Aluminum Electrolytic
产品生命周期 Active Active Unknown
包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)
最小包装 - 1000 1000
寿命（小时） 3000h @105℃ 1000 h 2000 h
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead Free -
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
