对比图

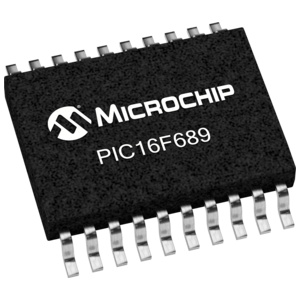

型号 PIC16F689T-E/SS PIC16F689T-I/SS PIC16F689-I/SS
描述 20引脚基于闪存的8位CMOS微控制器采用纳瓦技术 20-Pin Flash-Based, 8-Bit CMOS Microcontrollers with nanoWatt TechnologyPIC16 系列 256 B RAM 4 kB 闪存 8位 CMOS 微控制器 - SSOP-20MICROCHIP PIC16F689-I/SS 微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 7 KB, 256 Byte, 20 引脚, SSOP
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SSOP-20 SSOP-20 SSOP-20
频率 - - 20 MHz
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
工作电压 - - 2V ~ 5.5V
针脚数 - 20 20
时钟频率 20.0MHz (max) 20.0MHz (max) 20.0 MHz
RAM大小 256 x 8 256 x 8 256 B
位数 - 8 8
耗散功率 - - 800 mW
FLASH内存容量 - - 7 KB
I/O引脚数 18 18 18
存取时间 20.0 µs 20.0 µs 20.0 µs
内核架构 PIC PIC PIC
内核子架构 PIC16 - PIC16
模数转换数(ADC) - 1 1
输入/输出数 - 18 Input 18 Input
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -40 ℃ -40 ℃
耗散功率(Max) - 800 mW 800 mW
电源电压 - 2V ~ 5.5V 2V ~ 5.5V
电源电压(Max) - 5.5 V 5.5 V
电源电压(Min) - 2 V 2 V
长度 - 7.2 mm 7.5 mm
宽度 - 5.3 mm 5.6 mm
高度 - 1.75 mm 1.75 mm
封装 SSOP-20 SSOP-20 SSOP-20
工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 - EAR99 EAR99
香港进出口证 - - NLR
