对比图
型号 5499922-4 D3428-6302-AR XG4A-2031

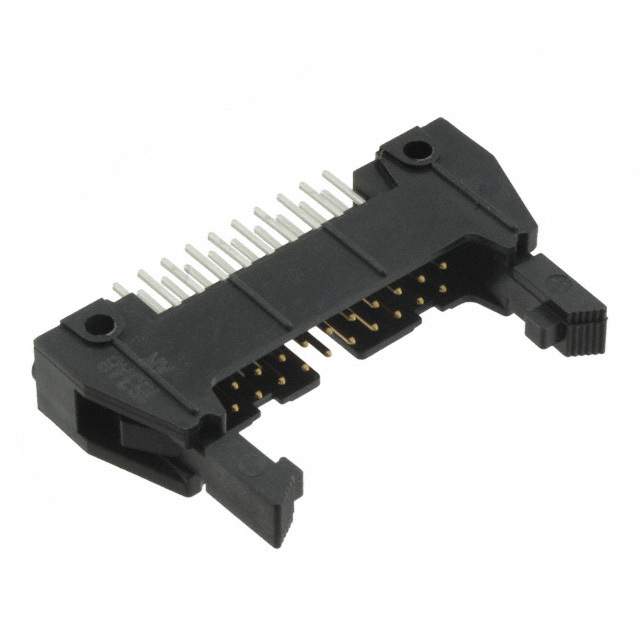

描述 AMP FROM TE CONNECTIVITY 5499922-4 线至板连接器, 直型, AMP-LATCH系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排3M D3428-6302-AR 线至板连接器, 针座, 20路, 2.54MMOMRON ELECTRONIC COMPONENTS XG4A-2031 线至板连接器, 公, 20路, 2.54MM
数据手册 ---
制造商 TE Connectivity (泰科) 3M Omron (欧姆龙)
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 Through Hole - Through Hole,P=2...
引脚间距 2.54 mm - -
触点数 20 20 20
极性 Male Male Male
触点电镀 Tin, Gold Gold Gold
额定电流 1 A 1.75 A 3 A
绝缘电阻 5000 MΩ - >1000MΩ @500VDC
排数 2 2 2
针脚数 20 20 20
拔插次数 50 - 50
额定电流(Max) 1A/触头 - 3 A
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -65 ℃ - -55 ℃
额定电压(Max) 250 VAC - 300 VAC
额定电压 250 VAC - 300 V
接触电阻(Max) 20 mΩ - 20 mΩ
方向 Vertical - -
易燃性等级 UL 94 V-0 - -
安装角度 180 ° - -
长度 44.7 mm 44.83 mm 44.7 mm
宽度 8.53 mm 8.6 mm 8.5 mm
高度 27.31 mm 27.2 mm 27 mm
封装 Through Hole - Through Hole,P=2...
引脚间距 2.54 mm - -
颜色 Black Black Black
触点材质 Copper Brass Brass
工作温度 -65℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
外壳颜色 Black - -
材质 Nylon - -
外壳材质 Thermoplastic - -
产品生命周期 Active Active Active
包装方式 Tray Tray Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
REACH SVHC标准 No SVHC - -
REACH SVHC版本 - 2016/06/20 -
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - 8536694040
