对比图

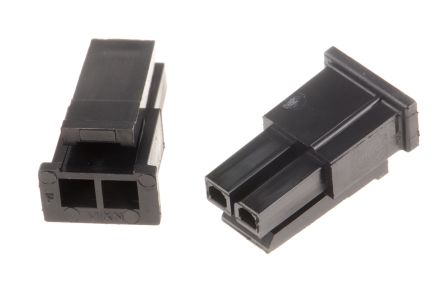

型号 1445022-2 MC34539 43645-0200
描述 TE Connectivity 微型 MATE-N-LOK 3mm 插座外壳微型 MATE-N-LOK 3mm 自由悬挂插座外壳，用于线对线配置。 这些微型 MATE-N-LOK 3mm 自由悬挂插座外壳由 UL94V-0 黑色尼龙制成，带闭锁机制，并提供单排（部件号 X-1445022-X）和双排（部件号 X-794617-X）配置。 还提供这些 ATE-N-LOK 插座外壳的薄型型号，高度仅 3.86mm（请参见部件号 X-2029047-X 和 X-2029102-X）。 有关合适的触点，请参见库存号 710-0558、680-1433 和 495-9669（典型）。线对线插座外壳 2-6 触点位置 - 单排 2-24 触点位置 - 双排 接受母压接触点 ### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统线对线和线对板连接器系统，带 3mm 栅格分隔触点。 提供单排和双排配置。典型用途包括各种器具，仪器仪表，工业机械，家用设备以及安全系统行业。技术参数 --- 电压额定值 | 250V 额定电流 | 20 AWG 电线上最大值 5.0 A 触点电阻 | 最终最大值 20 mΩ 触点材料 | 磷青铜 电镀接触配接面积 | 锡 绝缘电阻 | 最低 1000 MΩ 介电耐电压 | 1500 V 交流 外壳和管座材料 | 尼龙 外壳易燃性等级 | UL 94V-0 工作温度 | -40°C 至 +105°C 接合力 | 每个触点最大值 6.67NMULTICOMP MC34539 连接器外壳, 5560系列, 插座, 2 路, 3 mm, 3mm Pin & Socket ConnectorsMOLEX 43645-0200 连接器外壳, 单排, Micro-Fit 3.0系列, 插座, 2 路, 3 mm, Micro-Fit 3.0压接母端子
数据手册 ---
制造商 TE Connectivity (泰科) Multicomp Molex (莫仕)
分类 连接器外壳连接器外壳连接器外壳
安装方式 PCB - -
封装 - - -
引脚间距 3.00 mm - 3.00 mm
触点数 2 2 2
极性 Female Male Female
额定电压(AC) 250 V 250 V 250 V
额定电流 5 A 5.00 A 5 A
绝缘电阻 1000 MΩ 1.00 GΩ -
排数 1 - 1
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0
针脚数 2 2 2
接触电阻 20 mΩ 20.0 mΩ -
额定电流(Max) 5A/触头 - 5A/触头
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -40 ℃ - -40 ℃
额定电压(Max) 250 VAC - -
额定电压 300 V - 600 V
触点电镀 - Tin Nickel
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
方向 - - Right Angle
电路数 - - 2
长度 7 mm - 8.28 mm
宽度 8.7 mm - 14 mm
高度 8.7 mm - 14 mm
封装 - - -
引脚间距 3.00 mm - 3.00 mm
外壳颜色 Black - Black
颜色 Black White Black
触点材质 Phosphor Bronze Copper Alloy Phosphor Bronze
材质 Nylon Nylon Nylon
工作温度 -40℃ ~ 105℃ - -40℃ ~ 105℃
外壳材质 Nylon 6/6 - Polyester
产品生命周期 Active - Active
包装方式 Tray - Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
ELV标准 Compliant - -
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/12/17 -
ECCN代码 EAR99 - -
HTS代码 8538906000 - -
